Je to už nějaká chvíle, co jsme se tu dělili o naše zážitky, a konečně máme zase něco nového, o co se podělit.

2016-01-14 18.36.56

Tím prvním jsou naše dvě nové hračky. Tou první je laserový metr Bosch DLE40, naprosto úžasná věc. Trochu jsme váhali, jestli si ho nechat koupit (byl to dárek od rodičů I.), ale nakonec výborná volba. Původně jsme si nebyli jisti, zda ho nějak víc použijeme, ale jen díky posledním dvěma dnům se to rozhodně vyplatilo.

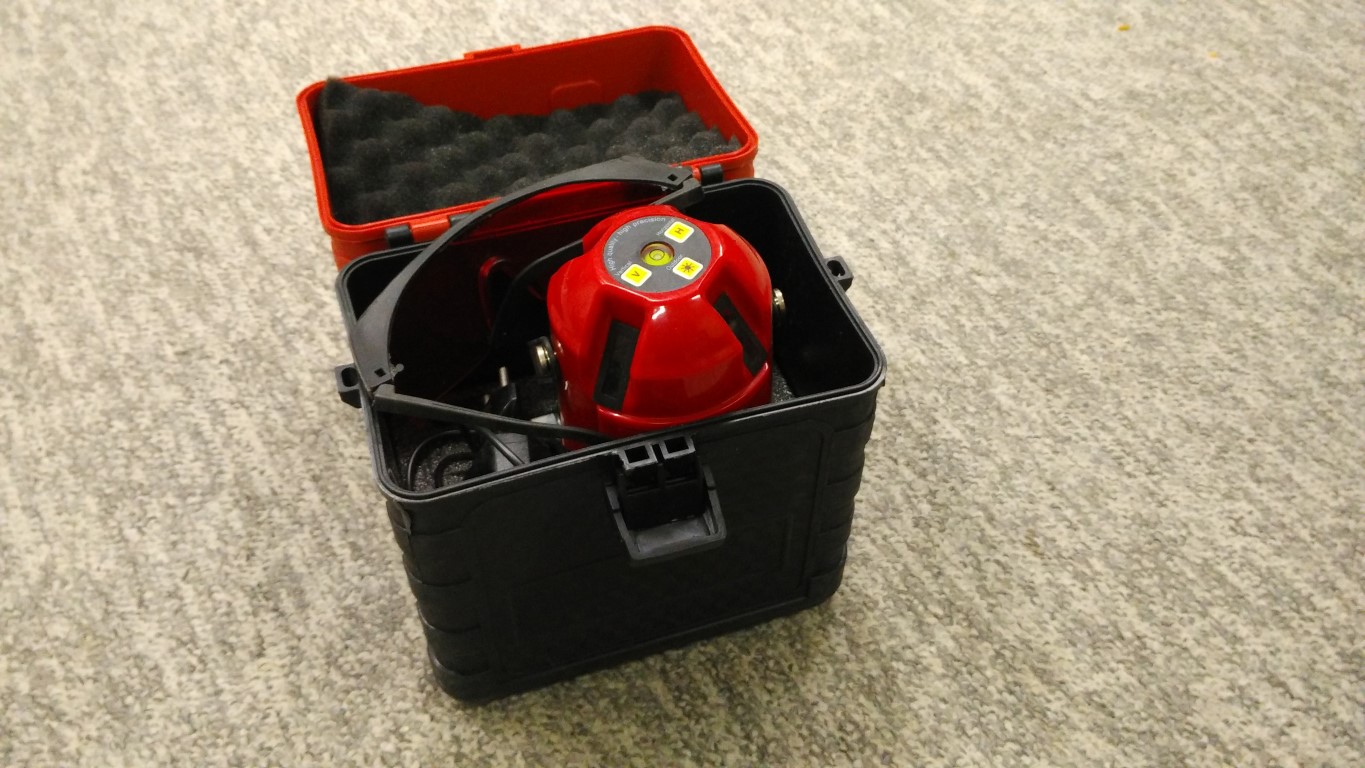

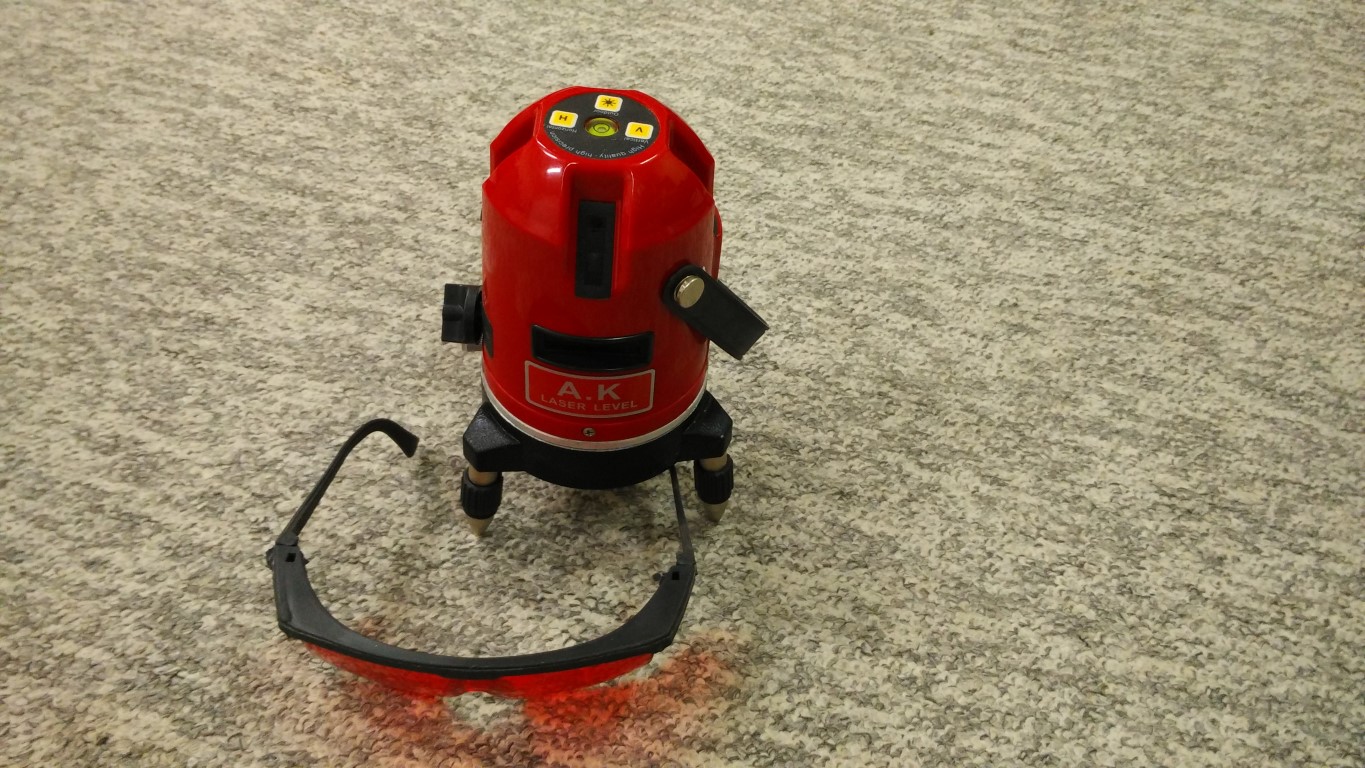

Druhou hračkou je náš nový laserový nivelační přístroj. Původně jsme zvažovali stroje z česka, ale cena byla brutální a natož, když jsme chtěli aby to umělo i něco málo navíc. Jen pro srovnání, Bosch laser, co umí několik rovin včetně přenášení bodů ze země na strop, cena nejméně 5-7 tisíc.

Stejná věc, jen místo Bosch se jmenuje rozsypaný čaj, cena 1500kč. Bylo to poprvé, co jsme něco objednávali z AliExpresu, ale celkově zkušenost lepší než ebay. Zboží dorazilo za cca dva týdny a nebýt debilní pošty a celníků, bylo by tu rychleji.

Edited: Protože se nás hodně lidí ptalo kde jsme laser koupili, tak tady je link http://s.click.aliexpress.com/e/3nMnmAaQF

Edited2: Původní link docela zdražil, ale tady je pořád za $60: http://s.click.aliexpress.com/e/e2vVBAQZr

2016-01-14 15.42.40

A co jsme tedy vlastně dělali? V týdnu jsme měli na baráku schůzku s dodavatelem našich úžasných oken. Proběhlo zaměření, dohodli jsme nějaké detaily a hlavně domluvili další postup. Na přesné zaměření a usazení oken bylo potřeba zaměřit vágrys. No fakt jsem netušil co to je ;-).

Ale je to celkem easy, je to vyznačení výšky 1m nad čistou podlahou po obvodu celé místnosti, především pak u oken a dvěří, aby věděli, kde přesně je mají usadit. Spolu s tím pak je ještě potřeba všude určit, kolik je celková vzdálenost mezi vágrysem a podlahou, jelikož díky zakřivení desky tahle vzdálenost rozhodně není všude stejná.

2016-01-14 16.23.21

Naštěstí nám zrovna dorazil laser, takže jsme se mohli začít realizovat. Opravdu netuším, jak to lidi dělají bez obou laserových pomocníku. Samonivelační laser, co kreslí po celé místnosti jednu rovinu, v kombinaci s laserovým měřičem je naprosto kulervoucí kombinace. Nastavili jsme přesně výšku místnosti, promítli rovinu na zdi a obešli místnost a změřili všude výšky. Pohoda a radost pracovat a i tak to nějaký čas vzalo. Dělat to šlaufkou a metrem, asi si to hodím ;-).

2016-01-14 15.43.34

Navíc jsou k laseru fakt husťácké brýle, takže člově vypadá jako super-hrdina (jinak jsou brýle dobré k tomu, že jde laser vidět i na slunci) ;-).

2016-01-14 15.42.59

Dneska jsme pak byli na baráku podruhé (a využli tak druhého a posledního teplého dne) a začali zakreslovat elektriku a vypínače. Šlo to teda fest pomalu. Dovymyslet, vyzkoušet a naplánovat kde jaký vypínač bude není žádná sranda (a to jsme používali opět laser, abychom měli vše pěkně v rovině). Asi to bude tím Loxone, ale všude nám vychází hromada vypínačů abychom mohli ovládat co nás napadne ;-). Stihli jsme jen dolní patro a to jen vypínače.

Až se zase oteplí, doděláme zásuvky a horní patro. Dál pak musíme zakreslit vodu, audio, zabezpečovačku, prostupy na rekuperaci a podobné radosti. A až bude nakreslíno, budeme bourat 😉

PS: Původně se článek jmenoval …lágris…, teď je to vágrys ;-). Očividně slovo vágrys bude asi správněji, ačkoli i slovo lágris se na googlu najde.
