Když jsem si k bazénu pořídil tepelné čerpadlo, začal jsem zároveň řešit, jak efektivně využít přebytky z FVE a jak to celé propojit. Prvním nápadem bylo spínat čerpadlo rovnou přes relé, ale nebyl jsem si jistý, jestli po zapnutí naběhne samo, a taky jsem měl obavy, že časté vypínání by mohlo kompresoru škodit.

Další volba tak padla na Wi-Fi modul a jeho propojení přes TinyTuya (LoxBerry). Základní funkce, které jsem potřeboval – tedy zapnutí/vypnutí, čtení teploty vody v bazénu a nastavení požadované teploty – jsem tímto způsobem získal, a víc jsem v té chvíli nepotřeboval.

Jenže letos při odzimování bazénu přišlo “ale”. Wi-Fi modul se začal samovolně odpojovat od sítě – klidně i na hodinu. A to je problém, když potřebujete spínat podle přebytků z FVE v reálném čase.

Začal jsem proto hledat jiné řešení a zjistil, že čerpadlo má rozhraní RS485.

Takže hurá do toho.

Model, který mám je Rapid Mini Inverter RMIC06, ale ve skutečnosti je to výrobce Fairland, takže by měli fungovat stejné adresy pro všechny modely od nich.

Použité díly:

  1. Odstranění krytu hlavního přívodu

Nejprve je potřeba sejmout kryt, pod kterým se nachází hlavní elektrický přívod. Kryt je upevněn několika šrouby – po jejich odšroubování lze kryt jednoduše sundat.

      2. Demontáž displeje

Pod tímto krytem se nachází další šrouby, které drží displej. Ty je třeba vyšroubovat a displej opatrně vyjmout.

      3. Odstranění horního krytu čerpadla

Po demontáži displeje se zpřístupní další dva šrouby, které upevňují horní kryt čerpadla. I tyto šrouby je třeba odstranit. Poslední šroub, který drží horní kryt, je umístěn na zadní straně jednotky, v blízkosti chladiče (radiátoru). Po jeho odšroubování lze horní kryt kompletně sejmout a získat tak přístup k vnitřní elektronice a sběrnici RS485.

      4. Sejmutí krytů řídicí jednotky

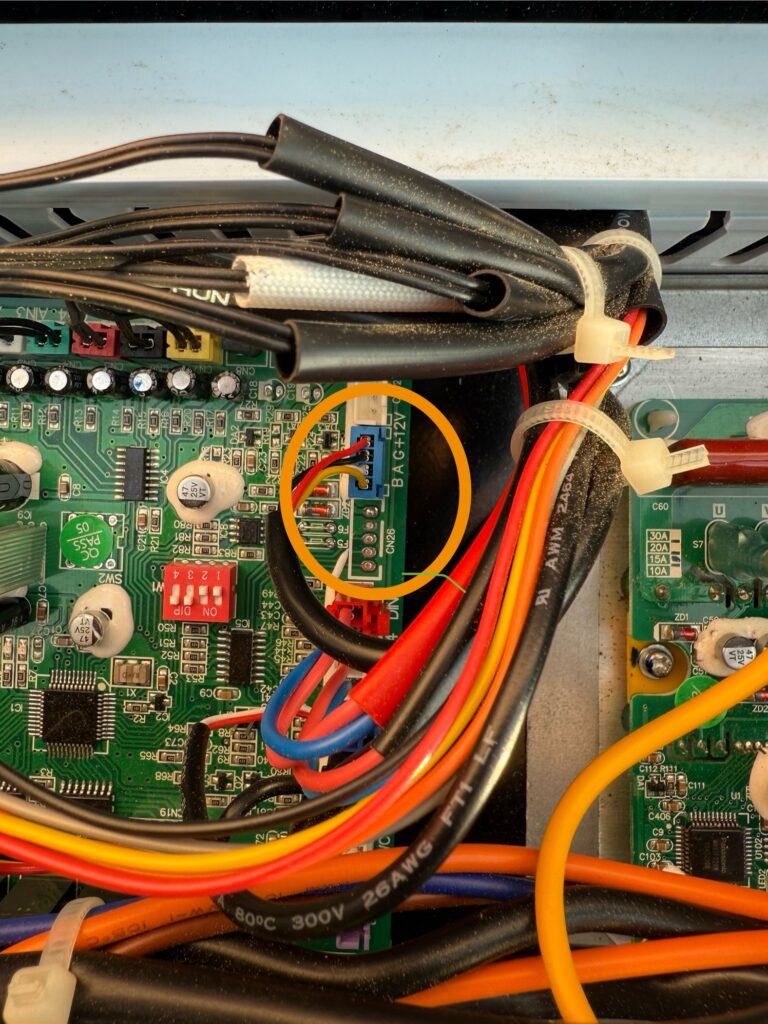

Po odstranění všech krytů řídicí jednotky je možné najít konektor typu JST XH 2,54 mm (4pin), do kterého je zapojen modul pro připojení Wi-Fi.

Zde je můžeme vidět 4 piny – první dva jsou RS485 B a A zbylé dva je napájení tedy G zem a +12V, takže můžeme z desky rovnou napájet náš převodník

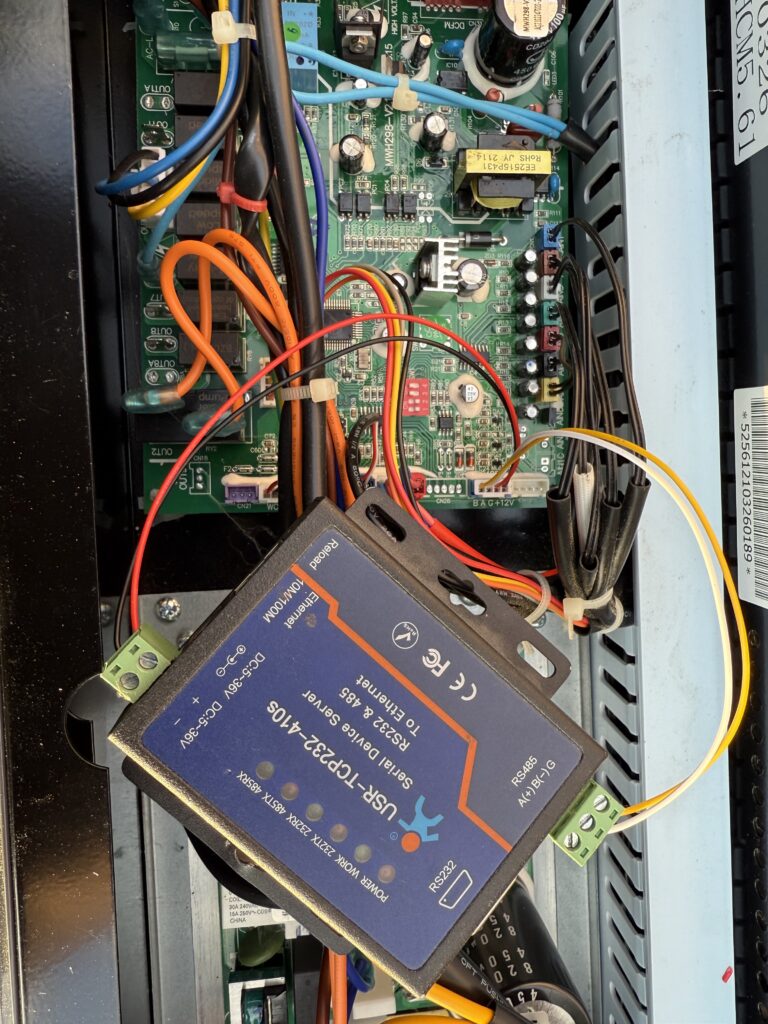

    5. výsledné propojení

Nyní stačí jen pro jednotku najít vhodné umístění a přivést LAN kabel a znovu vše tepelné čerpadlo poskládat zpět.

6. Nastavení převodníku

  • přenosová rychlost 9600
  • Parity NONE
  • data 8
  • Stop 1
  • TCP Server
  • port 502
  • Modbus TCP

7. Loxone config

Přidáme nový modbus server kde zadáme IP adresu + port a nyní v předefinovaných zařízení přidáme šablonu ke stažení zde
