TECO Foxtrot - vyuziti v soudobe automatizaci

Page 3 / 3
  RSS

pepop
(@pepop)
Active Member
Joined: 3 months ago
Posts: 15
28/06/2019 2:47 pm

 Georgio Ne pouze u ifoxtrotu. Jinak si to musíš navrhnout a vykreslit jako by jsi dělal webík v programu webmaker. Je součástí Mosaicu

Zajímala by mě ta kalkulace 😀 jaký bude výsledek a proč.

This post was modified 4 weeks ago by pepop

ReplyQuote
S474N
(@s474n)
Active Member
Joined: 6 months ago
Posts: 11
28/06/2019 9:50 pm

Ja osobne razim smer vyuzivani "stavajiciho" reseni integrovane systemove veci. Jakozto jablickar tedy HomeKitu. Mym cilem bylo dostat vse dulezite do HK, protoze mohu vyuzivat provazanosti s dalsimi chytrymi vecmi (svetla Yeelight, Netatmo Termostat, Netatmo Weather, IP kamery, Aqara, Sonoff, BroadLink...). Tim, ze jsem to procpal do HK, tak mam dale vyhodu ovladani hlasem (pres tablet, telefon, hodinky, Homepod). Toto vse mam na "jedne hromade", nemusim prepinat deset ruznych aplikaci a to byl muj cil.


ReplyQuote
peter_alef
(@peter_alef)
Active Member
Joined: 6 months ago
Posts: 5
07/07/2019 12:25 am

Robil som jednemu zakaznikovi porovnanie foxtrot vs loxone s este jednym systemom a foxtrot v zakladnych cenach pri rovnakej funkcionalite vysiel o cca. 20-30% vyhodnejsie (cena iba za hardware). Bol to taky mensi projekt (6x zaluzie, 19x svetlo, 12x vypinac, asi 9 vykurovacich okruhov + 1x RS232 na alarm), spravil som mu to v 3 verziach 1- kabelaz pre klasicke tlacitka do hviezdy, 2- zbernicova kabelaz vstupy pod klasickymi tlacitkami 3- zbernicova kabelaz - zbernicove tlacidla. Zase naopak by som vo foxtrote privital nejake prvky co su zavedene v loxone napr, tento zaluziovy aktor co sa tyka prevedenia a rychlosti montaze je podla mna super : https://shop.loxone.com/sksk/zaluziovy-aktor-air.html . Dost velku nevyhodu loxone vidim v tom ze nema  vstupy/vystupy na realizaciu nejakej standardnej MaR a absencie napisat si v programovacom jazyku vlastny funkcny blok, myslim ze to tu niekoho dost vytacalo (msk). Dost ma aj prekvapilo, ze vela produktov bolo danych do predaja bez poriadneho otestovania a potom ich bolo potrebne vymienat. (termostaticke hlavice alebo problemy s audiom) a postupne okresavanie niektorych funkcii, nefunkcnost celeho systemu pri zlyhani SD karty a pod.


ReplyQuote
pepop
(@pepop)
Active Member
Joined: 3 months ago
Posts: 15
07/07/2019 10:03 am

 peter_alef V podstatě s Tebou souhlasím, zapomněl jsi ale na jednu položku, která velmi výrazně ovlivní cenu celého projektu a také má zásadní vliv na rozhodnutí, zda Foxtrot, či jiný systém. Je to cena za SW, či řekněme za oživení. Foxtrot je koncipovaný jako otevřená platforma s až 5 (a bude 6-tý ) jazyky IEC a nemá v základu žádnou SW přípravu ve formě hotových programů. Schválně neříkám bloků, jako u Loxplanu, protože ty tam jsou, jen je začátečník a nebo osoba neznalá programovat dle IEC... není schopna na poprvé dát. Je to daň za univerzálnost a hodně lidí si to plete se špatnou podporou ze strany Teca, což není tak úplně pravda, protože se tam neškolí základy programování, ale podpora HW.

Dobrou zprávou je, že jsou si toho vědomi a připravuje se verze Mosaicu, kde bude výrazně zjednodušeno ovládání a nastavování základních parametrů pro začátečníky a ponese sebou i základní bloky (části hotových programů) např. osvětlení, vytápění, žaluzie, elektromobilita atd. Ty se budou  nadále rozšiřovat. Tím se snad systém blíže dostane k funkcím u RD a bude lepší integrovatelný do stávajícího trendu SOHO.

Teco má žaluziový aktor na sběrnici. Dává se pod tlačítka ovládání žaluzií nebo někde do krabičky u žaluzie. (tuším drát i bezdrátovou verzi)


ReplyQuote
tme
 tme
(@tme)
Active Member
Joined: 1 month ago
Posts: 8
09/07/2019 11:49 pm

@pepop - tak jsem napsal novy ovladani COV - dostal jsem od Aquatecu prehled jednotlivych programu - jak to spina podle casu - je to 10 ruznych programu (2 jsou chata/dovolena, 1 je nonstop, zbytek dle zatizeni domu) a idealn se to pak hodi prepinat podle odberu vody - standard a na kazdou stranu to ma 3 dalsi programy do + i - ... dam pripadne na blog a poslu link, pokud bude zajem.

spis jsem resil jeste vec, jak ve webmakeru pridat podminky, ale zrejme to nejde (napr zobrazit obdelnik okolo aktualniho programu COV). Nejaky napad? davat 10 promennych do fcniho bloku se mi moc nechce...


ReplyQuote
pepop
(@pepop)
Active Member
Joined: 3 months ago
Posts: 15
10/07/2019 12:20 pm

tme A nastavení časování dle množství odebrané vody jsi si naladil, nebo to teprve zkoušíš? Asi bych to volil dle základních funkcí domu. Dovolená/ standard a standard by byl řízený množstvím průtoku vody. A teď ten poměr 😀 nebo cyklus spínání vzduchovače 😀

Moc nerozumím, čeho chceš ve webmakeru dosáhnout. Přepínání hodnoty na statické stránce lze docílit tím, že hodnoty pro zobrazení dáš do polí - pole a ty měníš v programu a tím se ti mění i ve webmakeru.  Tedy, že zobrazení obdélníku je podmíněno nahozením 1 v konkrétním byte onoho pole. a tím zobrazení obdelníku.

Nebo pokud jde o změnu zobrazení můžeš použít i víceobrázek, kde je zobrazený obrázek roven hodnotě USINT proměnné. To je jiný přístup ke stejné věci




ReplyQuote
tme
 tme
(@tme)
Active Member
Joined: 1 month ago
Posts: 8
10/07/2019 12:48 pm

cykly spinani vzduchovani mam prave od toho Aquatecu - to, co prodavaji za penize jako "mikroprocesorove rizeni" - tak jsem na par radcich prepsal. Podle odberu vody bych pak prave sel do vyssiho nebo nizsiho vzduchovani.

ad webmaker  - uz jsem si poradil 🙂 v tom bloku jsem udelal promenny, kde jen testuju - ala

prg_1 := (cov_prog = 1);
a nasledne to prg_1 pouzivam ve webmakeru. Pokud tam jde pouzivat pole s bool, predelam to na pole, to je vcelku sumak. Bylo by moc fajn, kdyby to umelo podminky uz ve webmakeru 🙂


ReplyQuote
tme
 tme
(@tme)
Active Member
Joined: 1 month ago
Posts: 8
10/07/2019 12:50 pm

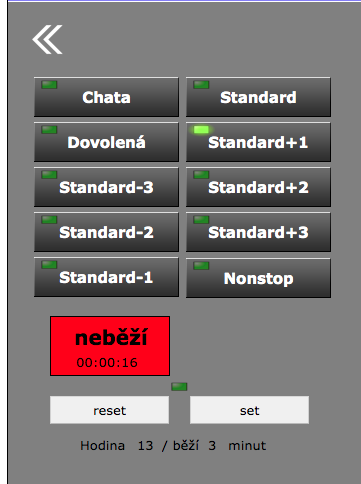

Vypada to ted takhle:

Screen Shot 2019 07 10 at 12.49.45


ReplyQuote
pepop
(@pepop)
Active Member
Joined: 3 months ago
Posts: 15
11/07/2019 8:02 pm

tme Mají tam uvedené pouze celkový čas za den 18hod 10hod atd. Rozpočítal jsi to na 24 hodin a udělal cyklus? . Asi ano 😀  Tady by se vážně hodil ten průtok, aby jsi věděl kolik vody jde do ČOV a pak nějaký vzorec na množství odebrané vody.  Jen si nesmíš napouštět bazén :DD

Pěkně zpracované, ale já jsem minimalista, takže by tam byl jen program doma a dovolená 😀


ReplyQuote
tme
 tme
(@tme)
Active Member
Joined: 1 month ago
Posts: 8
12/07/2019 12:17 am

Ne. Dostal jsem primo casovani, takze jsem to nemusel rozpocitavat. Dam to na blog a poslu odkaz.


ReplyQuote
tme
 tme
(@tme)
Active Member
Joined: 1 month ago
Posts: 8
12/07/2019 12:32 pm

tak tady je odkaz na ten blog.. https://tom.meinlschmidt.org/2019/07/12/foxtrot-programy-pro-cov/


ReplyQuote
pepop
(@pepop)
Active Member
Joined: 3 months ago
Posts: 15
19/07/2019 12:29 pm

tme Díky, vypadá to že to bude fungovat. Líbí se mi to, že jsi si poradil s nepravidelným spouštěním časovače. Místo iLight bych použil asi klopný obvod RS, ale pokud to máš stažené i na zobrazení na mobil, tak OKi. Možná bych asi dal do fb VAR IN_OUT spojení právě na Třídu, ale to jen aby to bylo přehledné i pro použití jinde.

Máš už nějakou zkušenost, že ty časy fungují korektně? ČOV nezapáchá a netvoří se krusta atd?


ReplyQuote
