Hoši, až si budete myslet, že máte malou technickou, tak doporučuji navštívit tu od @dalibor

Ono vás to pak přejde.

Ještě chvíli a @richard Dalibora dožene.

Ja mam tak malu technicku, ze sa ani odfotit neda 2,2x2,2m  😀
FVE sa musi vliezt na priestor 70x100x50 cm plus baterky do jestvujuceho racku.
@dalibor aky mas rozmer ? S foto nevyzera mala.

Vyhlašuji tímto soutěž o nejmenší TM. Hodnotí se rozměr a vybavenost !

takže:

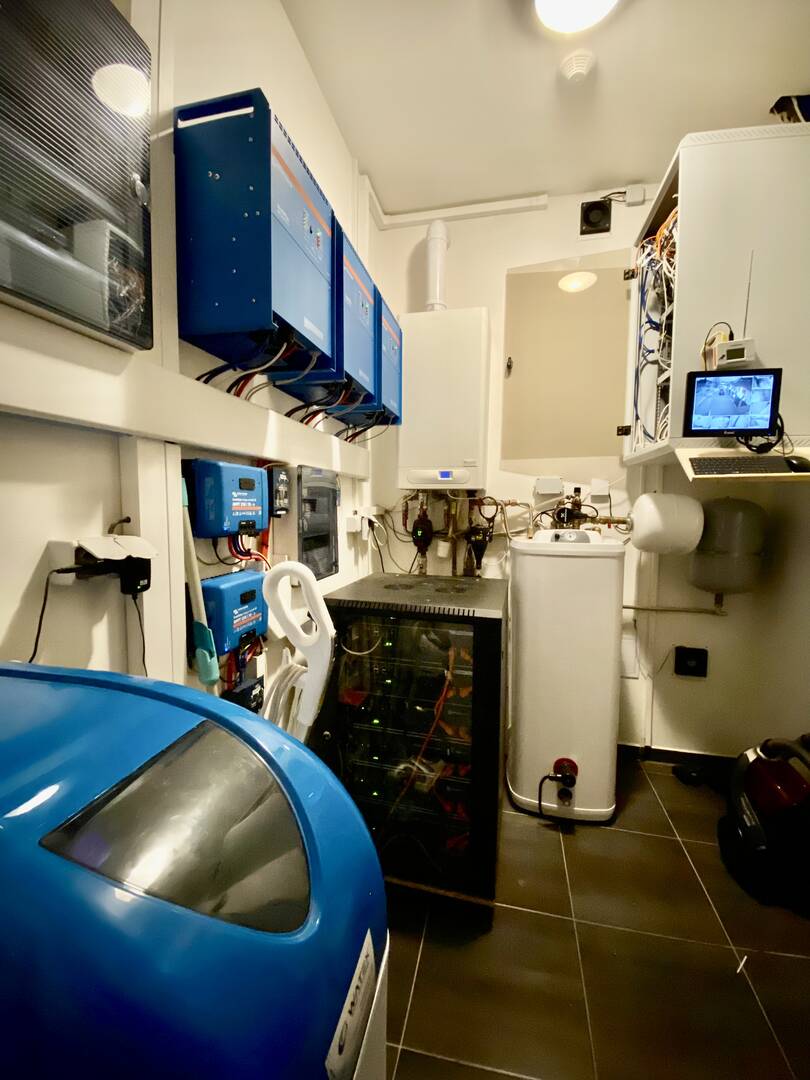

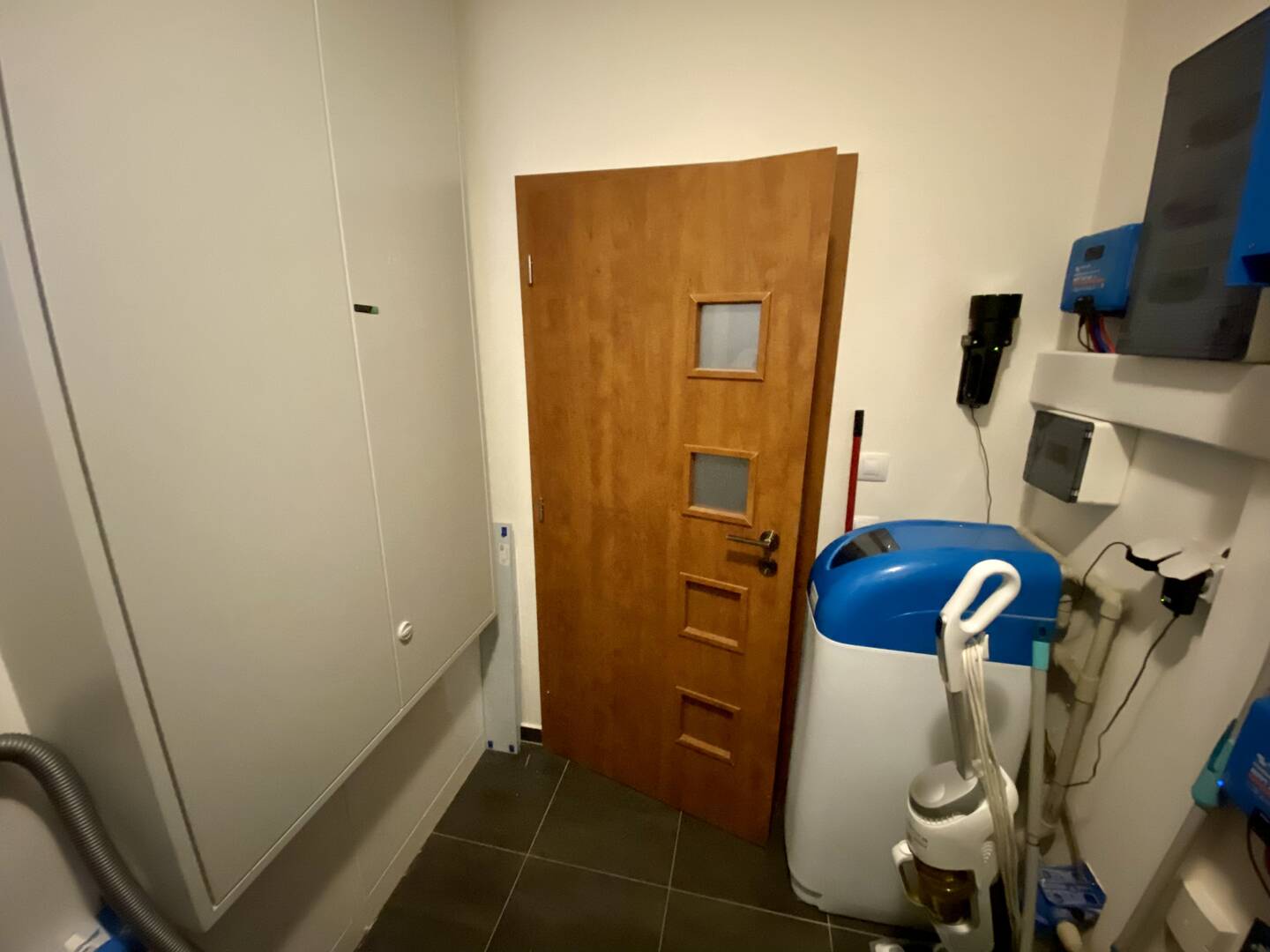

238x185 cm  = 4,4 m2

Rozvaděč šířka 100 cm , na stěně plynový kotel Thermona 28 kW , kombi boiler 120 l ( plyn+3kW el patrona) na zdi Rack 60x60cm (sítě, 2x NAS , video recorder , 2 x RPi ), solnička 40x30 cm , na zdi Victron 3x5kW, 3xMPPT, 6 Pylontech v Rack na kolečkách .

Doplní ještě letos paralelně ke kotli zapojené TČ NIBE + 100 l vyrovnávací nádrž ( anuloid ) technologie Made in @kobra23.

No boha! Tak to mlcim a idem sa ucit lepsie hybat s krabicami po stenach :). Ale som rad, ze som prispel k odstartovaniu uchylnej sutaze o najmensiu TM 😀

Inak ad baterky, pozeram na Pylontech Force L2, bedne co sa skladaju na seba, rozmer 35x35x45, cena na kwh +- autobus, stohovatelne do 7 ks (21 kWh). To usetri kus miesta. Nazor?

místo je jedna věc ale horší je udržet teplotu do 28 C. Musel jsem udělat průraz pro větrání tj aktivní přívod vzduchu větrákem. Největší zdroj tepla jsou MPPT regulátory a ty jedou vždycky když svítí …:-) takže pozor na teplotu …” co je teplý to je využitý “ se říká

Keby som uplne zrusil police okolo pracky, dokazem tam asi relativne pohodlne dat 4x XTM, 3x VT-80 (vlavo), 21 kWh v Pylontech Force L2 a este rozvadzac (biely) kde to vsetko pospojujem, odistim a rozvediem.

Ako od zaciatku existencie toho baraku, vsetko komplikuje ten skurveny 80cm dlhy rozdelovac podlahovky, ktory bude tym padom ciastocne schovany za baterkami. Ale dostat sa do neho asi pojde, tak to nejak budem musiet prezit.

Posted by: @dalibor

místo je jedna věc ale horší je udržet teplotu do 28 C

Mam tam okno, to ale nepomoze ked bude vonku v lete 40. V nudzi najvacsej necham v lete otvorene dvere do TM, dvoje dvere vedla mam obyvacku s klimou. Na druhu stranu v extremne teplom lete neocakavam nejake velke odbery, baterky budu nabite od rana, bazen zohriaty, takze to vidim na 2 kW (1 kW klima, 600W filtracia bazenu, 400W normalne fungovanie v dome s rezervou). Cele to moze casom samozrejme posrat elektromobil, ale tomu by som sa rad vyhol tak dlho, ako to len bude mozne.

Pylontech Force L2 nemůžeš použít. Jsou pro vysokonapěťové systémy.

@dusanmsk baterky sa vlezu pred ten rozdelovac. Len treba spravit ram.
Das ich zvisle 3ks dole 3 ks nad to a US3000C.
Tie VT-80 mas dost prisebe. DC rozvadzac (combinier box) zvaz dat na poval.
Pri takej velkej FVE by som zvazil tu VT-120, myslim ze sa cenovo vyrovna s 3ks VT-80 (odhad).

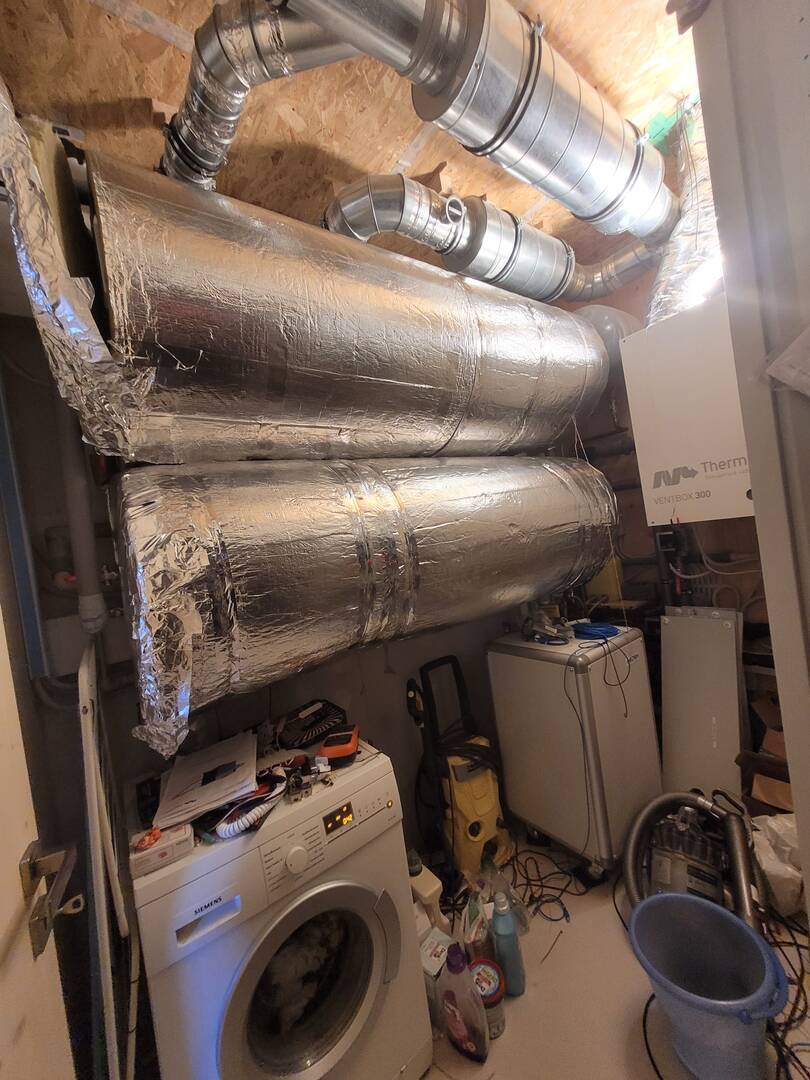

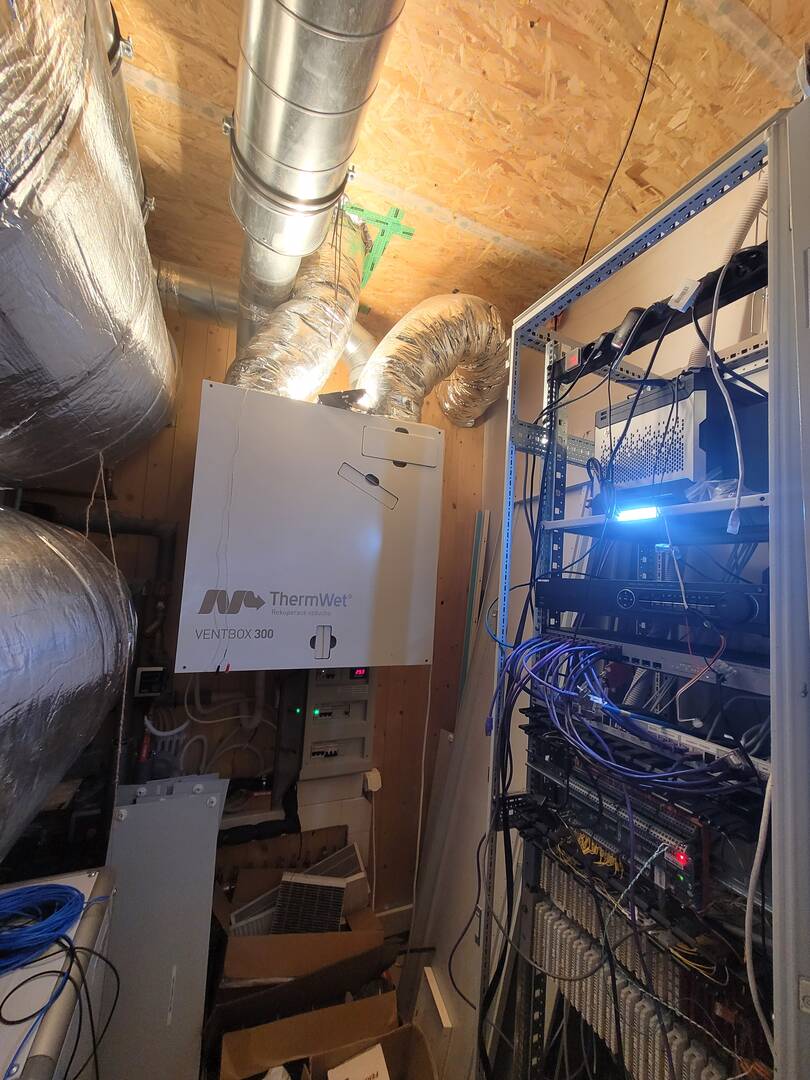

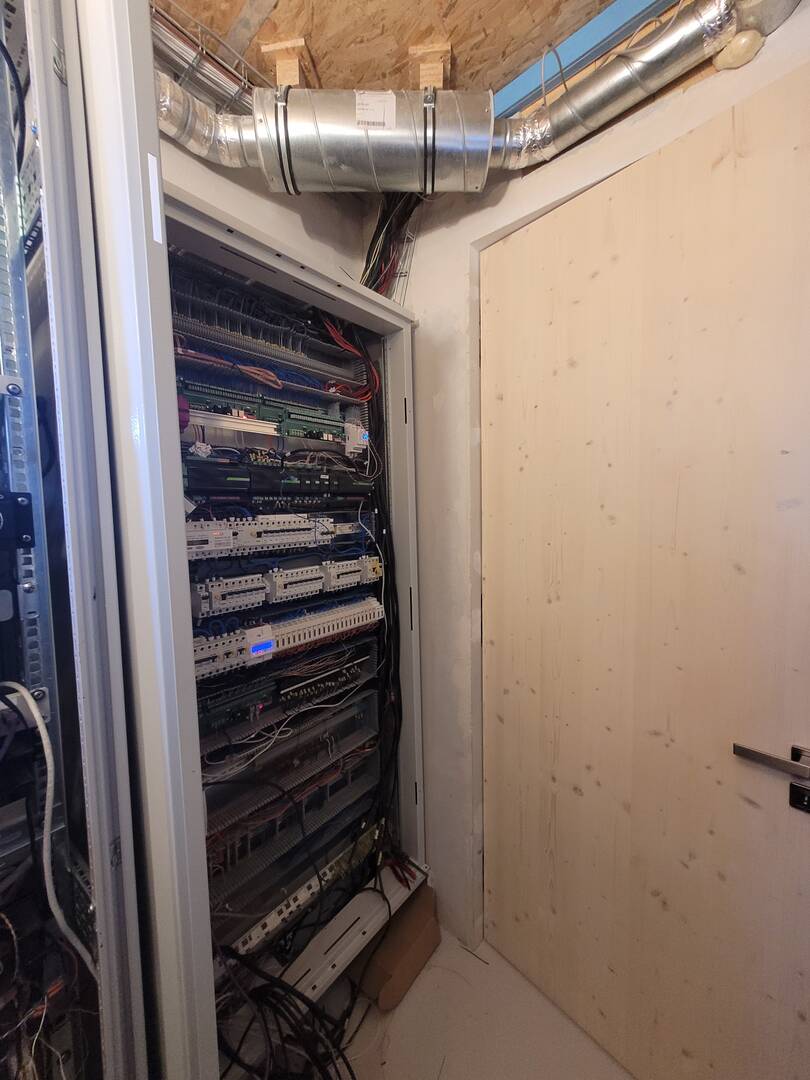

2,5x2m

pracka, TC, rekuperace, 2x200l bojlery, rozdelovac podlahovky, 19" rack 42U, 1m rozvadec

Ambice jeste na susicku a FVE 🙂

Ale hlavne je treba uklidit. Ted nezkutecny neporadek, kabely ktere ani nevim odkud vedou, ale jsou tam ( a co je pruser, tak bych rekl ze vsechny jsou o cca 20cm kratsi, nez bych potreboval. Protoze jsem nikdy zadny rozvadec a ani 19" rack zblizka nevidel, mam tam chuml dratu a nemam to nijak svazane (coz pri kriticke delce nejde). Ale pokud bude FVE, tak nezbyva, nez do spodni casti racku dat baterky pak se kabely budou muset resit a prodluzovat!)

Posted by: @kobra23

Pylontech Force L2 nemůžeš použít. Jsou pro vysokonapěťové systémy.

A klikol si na ten link? Pretoze tam pisu 48V, tak som z toho teraz kkt.

EDIT - jedine ze by to skladanie bateriek na seba ich nespajalo paralelne, ale seriovo. Coz asi tak aj bude, ze?

Tak dalibor zatial vyhrava.
Ja som spravil kontrolne meranie a je to 2,24 x 2,18m
Foto z rovnakych dovodov ako Richrd nemozem dat 😀 .
Rozvadzac 80cm vyska len 140cm, rack 120cm vysoky.
Rekuperacia, kotol, bojler 120, pracka,  susicka, zmekcovac.
Drobnosti ako rozdelovac, plynomer, FM cerpadla a expanzomat neratam aj ked zavadzaju.

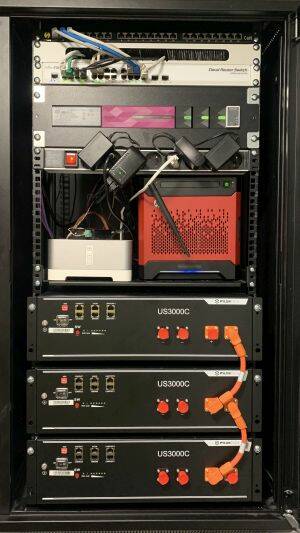

Baterky takto, ale uz je plan ich presunut do spajze.

@smotek7 krasne urovnane to mas. Ja mam rack skoro prazdny 🙂 tam je prostoru dost, teda az na ty draty 🙂

Posted by: @dusanmsk

Posted by: @kobra23

Pylontech Force L2 nemůžeš použít. Jsou pro vysokonapěťové systémy.

A klikol si na ten link? Pretoze tam pisu 48V, tak som z toho teraz kkt.



Většina baterií je 48V, ale u nizkonapěťových se spojují paralelně a u vysokonapěťových do série.

Problém série je, že můžeš spojit jen omezený počet ks. Výhoda paralelu je, že nejsi limitován množstvím, pokud nepotřebuješ více než 96 ks najednou.

@msk k Studeru pozeraj tie PylonTech US3000c a uz robia aj US5000, teda neviem aku kapacitu chces stavat

US3000 - su myslim 13cm vyska

US5000 - su 15-16cm vyska

Teda ak das 4 baterky mas 20kw cca a len 4ks 😉

Pripadne Pylontech robi aj original rack, neviem ci ma kolecka ale tusim stoji viac ako "server" rack

VT80 sa vyprdni zbytocne vela kablov a dalsi priestor
