UDP DMX - arduino

  RSS

David
(@david-pr)
Reputable Member
Joined: 3 years ago
Posts: 470
19/11/2018 9:38 am

O vikendu jsem konecne predelal origo DMX ext. na UDP s lehci obavou, jak to bude fungovat.

Vysledek je na 1*, jestli nekdo tedy nechcete utracet silene penize na DMX ext. je tohle dobra cesta.

Konfigurace:

UDP - DMX

https://www.vodnici.net/wiki/dmx-pomoci-arduino-nahrada-za-dmx-extension/

DMX512 decoder

https://www.aliexpress.com/item/24-Channel-3A-CH-DMX512-RDM-Decoder-Constant-Voltage-DC5-24V-for-RGB-Single-Color-LED/32848160301.html?spm=a2g0s.9042311.0.0.27424c4dmqUNVu

Rele board, vystupy ovladane pres UDP-DMX(verze 24V a NPN)

https://www.aliexpress.com/item/12-relay-module-PLC-amplifying-board-drive-control-board-DC24V-12V-NPN-PNP-compatible-Free-shipping/32776167738.html?spm=a2g0s.9042311.0.0.7dbc4c4decmzQF


Quote
honza
(@honza)
Trusted Member
Joined: 4 years ago
Posts: 53
19/11/2018 10:22 am

Netestoval jste pro DMX někdo tento výrobek, také zajímavá alternativa

https://shop.codm.de/module/8/ethernet-dmx-bridge-v0.4




ReplyQuote
David
(@david-pr)
Reputable Member
Joined: 3 years ago
Posts: 470
19/11/2018 11:41 am
Posted by: honza

Netestoval jste pro DMX někdo tento výrobek, také zajímavá alternativa

https://shop.codm.de/module/8/ethernet-dmx-bridge-v0.4



Je to podstate presne co jsem daval vyse, jen to clovek prekuchal do pekne krabicky, bezi to na stejnem SW. SW pro aurduino psal stejny clovek+jeste kdosik, co tohle prodava.

Pudovne jsem to zamyslel take, ale problem je dovoz do CR(nejakej problem mi rikal).

Ja tu DIY beru jako vyhodu, ze kdyz se to posere, mam hned za par korun v supliku dalsi, kterej jen vymenim a jedu dal.  Kdezto mit tohle v supliku,znamena  mit v supliku 4.000,- Kc, coz uz neni uplne zadarmo.


ReplyQuote
l.adamek
(@l-adamek)
Reputable Member
Joined: 3 years ago
Posts: 351
02/11/2019 10:10 pm

Trochu to tu ozivim.

Muze nekdo, kdo pouziva arduino UDP-DMX postnout cast loxone configu, kde prevadi RGB z bloku osvetleni na virtualni vystup DMX?


ReplyQuote
David
(@david-pr)
Reputable Member
Joined: 3 years ago
Posts: 470
03/11/2019 11:40 am
dmx rgb

Staci takhle?

instrukce pro zap/vyp jsou stejne.


ReplyQuote
l.adamek
(@l-adamek)
Reputable Member
Joined: 3 years ago
Posts: 351
04/11/2019 12:48 am

Ahoj,

samotne vycteni hodnoty mam, jde mi spise o bloky. Mam zatim takto, ale prijde mi to strasny overkill.

- V bloku 'Ovladani osvetleni' mam definovane svetlo typu RGB. Tento blok na vystupu posila RGB v procentech jako 9-ti mistne cislo

- Vystup z bloku 'Ovladani osvetleni' jde do bloku 'RGB svetelna scena', ktery umi rozparsovat 9-ti mistne RGB v procentech na vstupu na 3 jednotlive slozky na vystupu. Problem je, ze na vystupu dava kazdou slozku /10

- Vystupy z bloku 'Ovladani osvetleni' mi jdou do DMX virtualnich vystupu. Kazdy virtualnich vystup jeste musi provest konverzi x10

Vice na obrazcich

01
02
03



Tohle prece musi jit jednoduseji.


ReplyQuote
David
(@david-pr)
Reputable Member
Joined: 3 years ago
Posts: 470
04/11/2019 7:14 am

@l-adamek

jj, mas pravdu, ze to mas zbytecne overkill 🙂 Hledas vtom slozitost ktera tam neni. RGB vystup UDP-DMX pripoj primo na vystup ovladaci osvetleni.

dmx rgb1

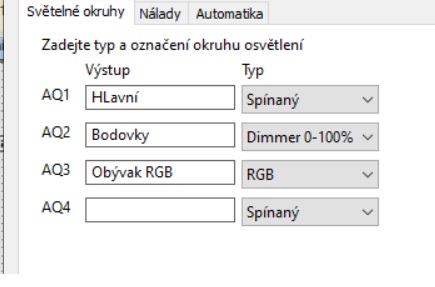

dmx rgb2

Mozna jsi to tak zkousel a nefungovalo Ti to. Duvod je ten, ze pouzivas jen jeden kanal instrukce DMXP, ty musis mit instrukci DMXR - coz je prave RGB, ale pozor, musis pocitat ze to jsou prave ty 3 kanaly, takze dalsi adresu DMX musis dat +3, tzn. pokud RGB je na 10,11,12, tak instrukce je DMXR10#<v>#1 a dalsi kanal(jednobarevny) bude DMXP13........

Dulezite je to R(3kanaly) pro RGB a P(1kanal).


ReplyQuote
l.adamek
(@l-adamek)
Reputable Member
Joined: 3 years ago
Posts: 351
04/11/2019 9:04 am

@David Super, to je presne ono. Diky


ReplyQuote
David
(@david-pr)
Reputable Member
Joined: 3 years ago
Posts: 470
04/11/2019 11:08 am

neni zac 😉


ReplyQuote
l.adamek
(@l-adamek)
Reputable Member
Joined: 3 years ago
Posts: 351
27/03/2020 1:14 am

Jaky typ v LoxoneConfigu pouzivate pro CCT pasky/svetla tak, abyste opravdu mohli menit bilou teplotu svetla?
