Zdar,
dneska tu mám dotaz a potřeboval bych nějakou fakt jednoduchou odpověd :).
Budu rozcházet papoucha 32OC, protože potřebuju nějaká další relé. Ale co nevím, jaká relátka k tomu koupit. Prošel jsem diskuzi o relátkách, ale tohle už je na mne moc a fakt z toho nejsem moudrý.
Co bych od nich chtěl:
- Ideálně chci ty uzounký relé i patice, protože místa v rozvaděči moc není
- Aby bylo relé z patice vyměnitelné
- Bude se s nima spínat 230V
- Spínat se budou jak LED žárovky (pár kusů Ikea se Zigbee, pár obyč LED)
- Tak i nějaká světla s vlastním zdrojem, nevím zatím co nakonec vybereme
- A pravděpodobně i nějaké další věci ala zdroje k raspbery a tak.
- Spínat to budu pomocí 24V zdroje co mám.
Můžete mi prosím někdo říct, co mám na TME nebo někde vyklikat a objednat? 🙂
Díky
PS: Pak o tom Quidu 32OC s relátky bude i článek 🙂
Zdar,
dneska tu mám dotaz a potřeboval bych nějakou fakt jednoduchou odpověd :).
Budu rozcházet papoucha 32OC, protože potřebuju nějaká další relé. Ale co nevím, jaká relátka k tomu koupit. Prošel jsem diskuzi o relátkách, ale tohle už je na mne moc a fakt z toho nejsem moudrý.
Co bych od nich chtěl:
- Ideálně chci ty uzounký relé i patice, protože místa v rozvaděči moc není
- Aby bylo relé z patice vyměnitelné
- Bude se s nima spínat 230V
- Spínat se budou jak LED žárovky (pár kusů Ikea se Zigbee, pár obyč LED)
- Tak i nějaká světla s vlastním zdrojem, nevím zatím co nakonec vybereme
- A pravděpodobně i nějaké další věci ala zdroje k raspbery a tak.
- Spínat to budu pomocí 24V zdroje co mám.
Můžete mi prosím někdo říct, co mám na TME nebo někde vyklikat a objednat? 🙂
Díky
PS: Pak o tom Quidu 32OC s relátky bude i článek 🙂
takze toto je jednoduse moc velke https://www.jabloshop.cz/rb-524-din-univerzalni-silove-rele-na-din-listu ?
Jojo, to je siroke a jeste to neni vymenitelne ;-).
Chtel bych takove ty, jak na DIN liste jsou jen patice a do nich se zasouva samotne rele. Aby se v pripade pripeceni/poruchy dalo snadno vymenit.
@dawe: jj, to jsou ony. ty mi prisly prostorove supr.
Poradil bys ktery konkretne a ktere relatka do toho dat?
Diky

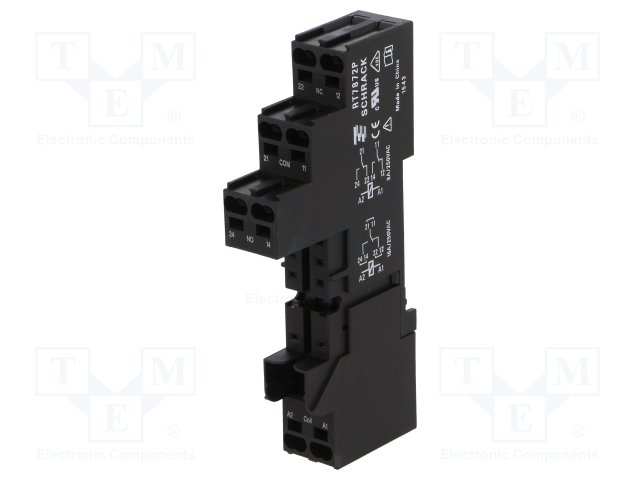

@L Já jsem bral tyto patice a tyto relátka. Relé jsou spínané 24VDC (tedy jako Loxone) a zátěž na kontaktech max 16A.
Ve vlakne o relatkach je odkaz na úzké patice a relé do 16A. Jediný problém, že nejsou inrush.
Ve vlakne o relatkach je odkaz na úzké patice a relé do 16A. Jediný problém, že nejsou inrush.
Ty co jsem kupoval, a dal jsem odkaz jsou : High-Inrush Models: G5RL-1(A)-E-HR
Třeba toto , ale je to jen těch 6A, jestli není lepší tam dát to co posílal Kolda, al nevím jak jsi na tom dobře s tím místem v rozvaděči 🙂
Diky moc za linky vsem
@koldavideo: Tyhle tu dokonce jako vzorek mam. Puvodne jsem chtel ty uzsi, ale jestli je strop 6A, tak vemu asi cast tech 6A a cast tech 16A
@dawe: to jsou presne ty co jsem puvodne hledal. diky. Prave ze s mistem jsem dost blede.
@skidr: diky
Porad napriklad zvazuju presunuti logiky zavlahy do rozvadece a spinat vse 9 ventilu na dalku, namisto arduina v sachte. Uvidim, jestli to arduino venku prezilo zimu nebo ne. Pokud bych predelaval,t ak treba na ventily (24V, 1A max) by mely stacit ty uzke, zatimco na svetla bych dal ty sirsi.
A jen pro jistotu. To ze je in-rush znamena, ze zvladne nasobne vetsi spinaci proud, coz potrebuju pri nabehu napriklad LED-driveru, ze?
A jeste jeden pro jistotu, kdyz mam 6A max, na 230V, znamena to, ze odber na nem muze byt max 1380W, ze ? (P=V*I).
Samozrejme nahrubo, co si pamatuju, je tam jeste nejaka konstanta s ucinnosti nebo tak neco 😉
PS: To programovani mi jde fakt lip nez tyhle silnoproudy veci 😉
Přesněji je to P=U*I, ale vzásadě máš pravdu. Držím se konstanty, že max zatěžuji 80-85 procenty nominální hodnoty relátka.
Jetse ktem relatkum od jablotronu.
Už jsem jich nainstaloval víz než 500 a musím říct, že jsou važně dobrý. nikdy se mi nestalo, že by se speklo, to spíš přestala fungovat ta část sběrnice (používám ty co jsou připojeny na Jablo 100)
