Zdravím, řeším technické zapojení podružného rozvaděče:
Rozhodl jsem se udělat bazén a už nemám úplně moc prostoru v průchodkách z technické místnosti, takže pro mne řešení udělat podružný rozvaděč v garáži. Tam bych umístil miniserver 1.generace a řeším otázku jak napojit bastlení pomocí arduina. Lze zapojit přes switch do ethernetového vstupu miniserveru, aby to spolu komunikovalo? Nebo musim switche propojit mezi sebou?

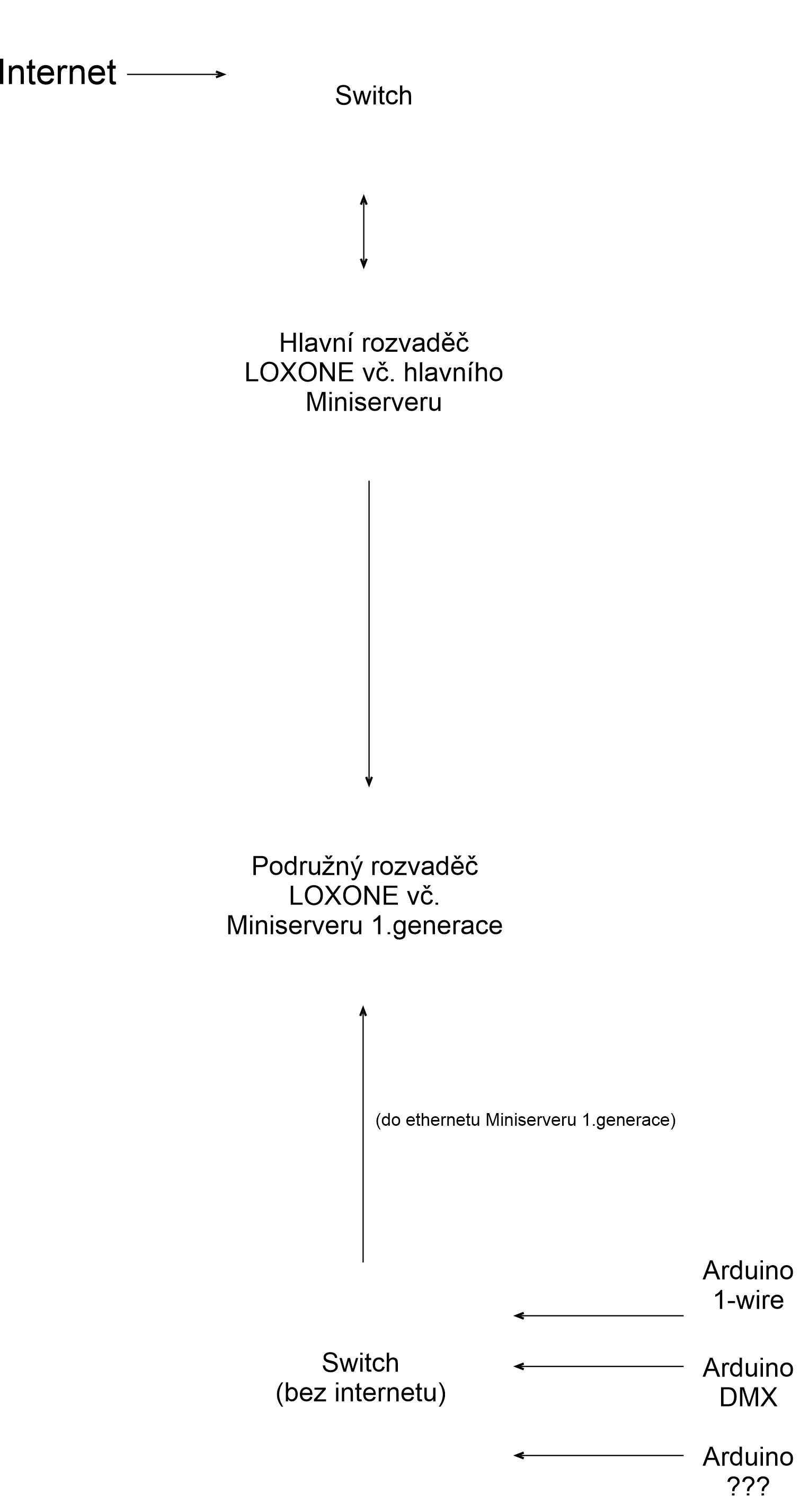

Přikládám rychlé schéma...
Díky za rady!
Ahoj, pokud ti Arduina komunikují po ethernetu, tak by neměl být problém do garáže dát switch do kterého zapojit Miniserver gen.1 a Arduina. Switch v garáži musí být propojený se switchem v hlavním rozvaděči.
Bude imho potreba nastavit vsem zarizenim statickou ip adresu. Potom se spolu bavit budou. Jen nebude pristup pres ethernet k miniserveru v garazi. Ale ten asi bude fungovat jako nejaky slave, takze nejspis postaci pristup k hlavnimu miniserveru.
Switch v garáži musí být propojený se switchem v hlavním rozvaděči.
Proc? To nestaci switch spojit s temi arduiny a miniserverem v garazi?
@pa-v-el Zatím nemám ani jedno arduino, ale plánuji je doplnit a jestli jsem nastudoval správně, měly by být napojeny do switche přes ethernet.
Chtěl jsem se vyvarovat dalšímu kabelu switch <-> switch a místo toho využít komunikaci přímo do podružného miniserveru.
@jimyjims Komunikace miniserver <-> miniserver neprobiha po ethernetu, ale po jejich sbernici, takze to vyuzit nepujde.
@blaf moje představa absolutního amatéra, že když budu mít stíněnou dvoulinkou propojený hlavní miniserver s podružným miniserverem (jejich sběrnice) a připojím na podružný miniserver arduina (ikdyž přes switch), tak budu mít teoreticky dvě ethernetové místa (v technické místnosti a v garáži), které spolu sice vzájemně nebudou komunikovat, ale já už ty arduina v garáži dokáži programovat přes sběrnici loxonu.
Ještě jinak: když bych měl v té garáži jen arduino do ethernetu napojené a vynechal bych switch, tak by to mělo jít naprogramovat ne?
Sorry, jestli jsem vedle jak ta jedle! Každopádně díky moc za odpovědi
Switch v garáži musí být propojený se switchem v hlavním rozvaděči.
Proc? To nestaci switch spojit s temi arduiny a miniserverem v garazi?
Nojo máš samo pravdu, úplně jsem zapomněl že miniserver-miniserver jede po jejich sběrnici. Ale je otázka jestli miniserver slave dokáže komunikovat svým ethernetem s jiným zařízením (Arduinem)
@jimyjims co do garáže dokážeš dostat za kabel? Jedno UTP? Dvě?
No a ako bude nahravat do toho podruzneho MS konfig? To podlamna cez link nejde.
Prva veta z navodu :
Všechny potřebné Miniservery (jak brána tak klienti) musí být otevřené přes Loxone Config.
Ale neviem ako je to v rezime koncentrator.
Ahoj,
budem ted stavet zahradni domek/tech. mistnost pro bazen. Mezi domkem a garazi mam natazene trubky, takze neni problem tam neco natahnout, problem je, ze je to 40 m. V domku bych rad 2 svetla, zasuvka, filtrace bazenu, tepelne cerpadlo k bazenu.
- Tahat pro kazdou vec zvlast kabel se mi nechce.
- Podruzny rozvadec se jevi jako lepsi reseni, ale instalace loxone prvku to zase prodrazuje.
Jak jste/byste to resili vy?
@blaf toto ma zachvilku tiez caka.
Povdny plan bol, ze dam maly rozvadzac a nejakym extensionom.
Ale ked som sa nad tym zamyslel zistil som, ze to je zbytocne a staci tam
1x CYKY 5x2,5 a 2x FTP plus nejake rele.
@smotek7 Ty jo, to me nenapadlo, ze by to mohlo stacit. Relatka spinat pres ty ftp? Je fakt, ze ubytek napeti na ftp kabelu by nemel byt tak hrozny, tak by to melo jit.
Btw. jak se resi rizeni TC u bazenu? Momentalne tam mame jen filtraci, tam jen pres rele zapinam/vypinam cerpadlo. Jak je to u TC? TC musi byt porad zapnute a ridi se samo? Samo si spina cerpadlo? Nebo se to da ridit nejak z loxone? Jde mi o nejake obycejne TC z Mountfieldu nebo podobnych.
Mam len malu virivku kde je spirala 2kW. Pouzivam “solarnu” plachtu. Mam tam dorobenu malu pieskovu filtraciu.
Rieseni je milion, tazko vybrat to spravne jedine.
Pokial do zahradaku dosvieti wifi a netreba tam mat digitalne vstupy, moze sa pouzit hociaka wifi rele doska z ali (patricne istena). Pokial nie je wifi, tak ethernetova rele doska. Moze sa tam dotiahnut 24V a loxlink a dat tam ofiko extension, potom budu aj vstupy. Tomuto vsetkemu staci jeden silovy kabel do zahradaku (moj pripad).
Ja mam v zahradaku pripraveny rozvadzac uz asi rok. A esp32 masterboard ktorym tam budem spinat a citat tlacitka mam na stole tiez uz asi rok. No a kedze som uz tento rok k bazenu tu predlzku zase natiahol, tak je jasne, ze tento rok rozvadzac v zahradaku neozivim 🙂
TC z mountfieldu sa riadi samo podla teploty vody, ziadne ine riadenie nema. Ja mu uz 2 roky zhadzujem napajanie pocas behu a nepripada mi ze by s tym malo mat nejaky problem. Dokonca ma aj prietokovy spinac, takze ked nebezi filtracia, tak sa vypne (a samo sa zapne ked sa prietok obnovi).
