orlik80
(@orlik80)
Active Member
Joined:1 year  ago
Posts: 15
01/08/2018 11:41 pm

Jenom info, už existje i Quido ETH 4/32 OC - 4 vstupy, 32 výstupů a teploměr:

Quido ETH 4/32 OC


MartinB liked
ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined:1 year  ago
Posts: 68
02/08/2018 5:01 am

Super 🙂 tak tu hned beru 🙂 vypadá skvěle jen mě docela mrzí že, se nepokusili tam hodit ještě deset vstupu, jako expanska by byla dobrá pro každyho do začátku 🙂 ale to by se huře prodávali desky pouze se vstupama.  I tak mám radost 🙂 asi i obměním Quido ETH 2/32 za tuto OCkovou 🙂


ReplyQuote
Bery
 Bery
(@bery)
Estimable Member
Joined:2 years  ago
Posts: 148
09/08/2018 9:51 pm

Ku*va a já před 2 měsíci koupil 2x2/16 😀


ReplyQuote
eda
 eda
(@eda)
Active Member
Joined:1 year  ago
Posts: 17
14/09/2018 10:41 am

Ahojte, jak řešíte napojení těch výstupů? Kupujete expanzivní desky? Přijde mi to kupovat jenom kvůli napojení patice zbytečné. Nevíte, co je to za typ konektoru?


ReplyQuote
Stingray
(@stingray)
Trusted Member
Joined:1 year  ago
Posts: 53
14/09/2018 10:45 am

myslim ze to jsou stejny konektory jako na stary HDD, kamos je vyloupal z tech plochejch kabelu a nacvakal do nich nějakej mnohažilovej spojařskej kabel.

jinak typ toho konektoru je určitě napsanej v manualu ... ke stažení na strance toho quida na www papoucha


ReplyQuote
eda
 eda
(@eda)
Active Member
Joined:1 year  ago
Posts: 17
14/09/2018 10:51 am

pardon, nenašel jsem to napoprvné ani napodruhé, až teď  https://www.svetsoucastek.cz/konektor-idc-xinya-110-26-t-a-k-p2519/


ReplyQuote
smotek7
(@smotek7)
Reputable Member
Joined:1 year  ago
Posts: 293
14/09/2018 11:28 am

Daj do google konektor PFL10

teda cislo podla poctu pinov, na Q32 je tusim 26 pin

This post was modified 1 month  ago by smotek7

ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined:1 year  ago
Posts: 68
20/09/2018 12:20 pm

Teď se mi dostaly dva Quido ETH 4/32 OC do ruky jsou paradní, oba když dám vedle sebe tak se vejdou za původní velikost Quido ETH 2/32 a ještě kousek zbyde. Na místo 32rele ted bude 64 OC mám radost 😀 Je tam jak pišete PFL26 konektor , do tohoto konektoru se dáva plochy vodiče, ale mám odzkoušeno že do něj můžete proříznout vodiče z utpka. Za svorkovnice se mi utrácet nechtělo a navíc přes ní není vidět stavové ledky a já mám rad když vím co se děje 🙂 Výměna za původní  Quido ETH 2/32 proběhla hladce do nového Quido ETH 4/32 OC jsem nastavil původní ip+porty a po připojení ihned reagoval na stavy super 🙂


L liked
ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined:4 years  ago
Posts: 1300
20/09/2018 12:29 pm

@martinb: Muzes prosimte postnout fotku s tim konektorem, jak se nacvakava na UTP? To OC quido taky zvazuju a jestli by to slo primo na UTP, dost by to zjednodusilo. Diky


ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined:1 year  ago
Posts: 68
20/09/2018 12:53 pm

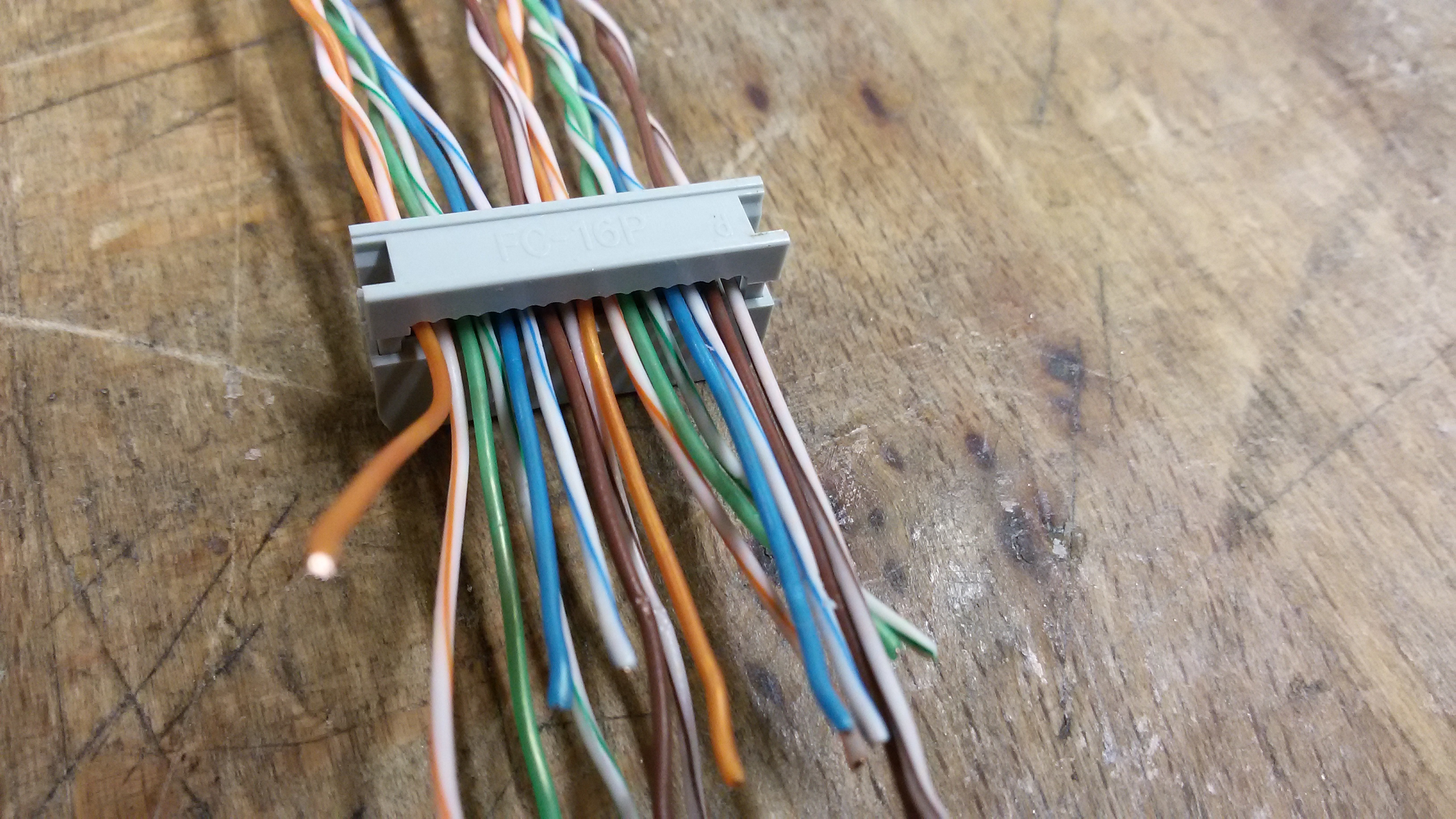

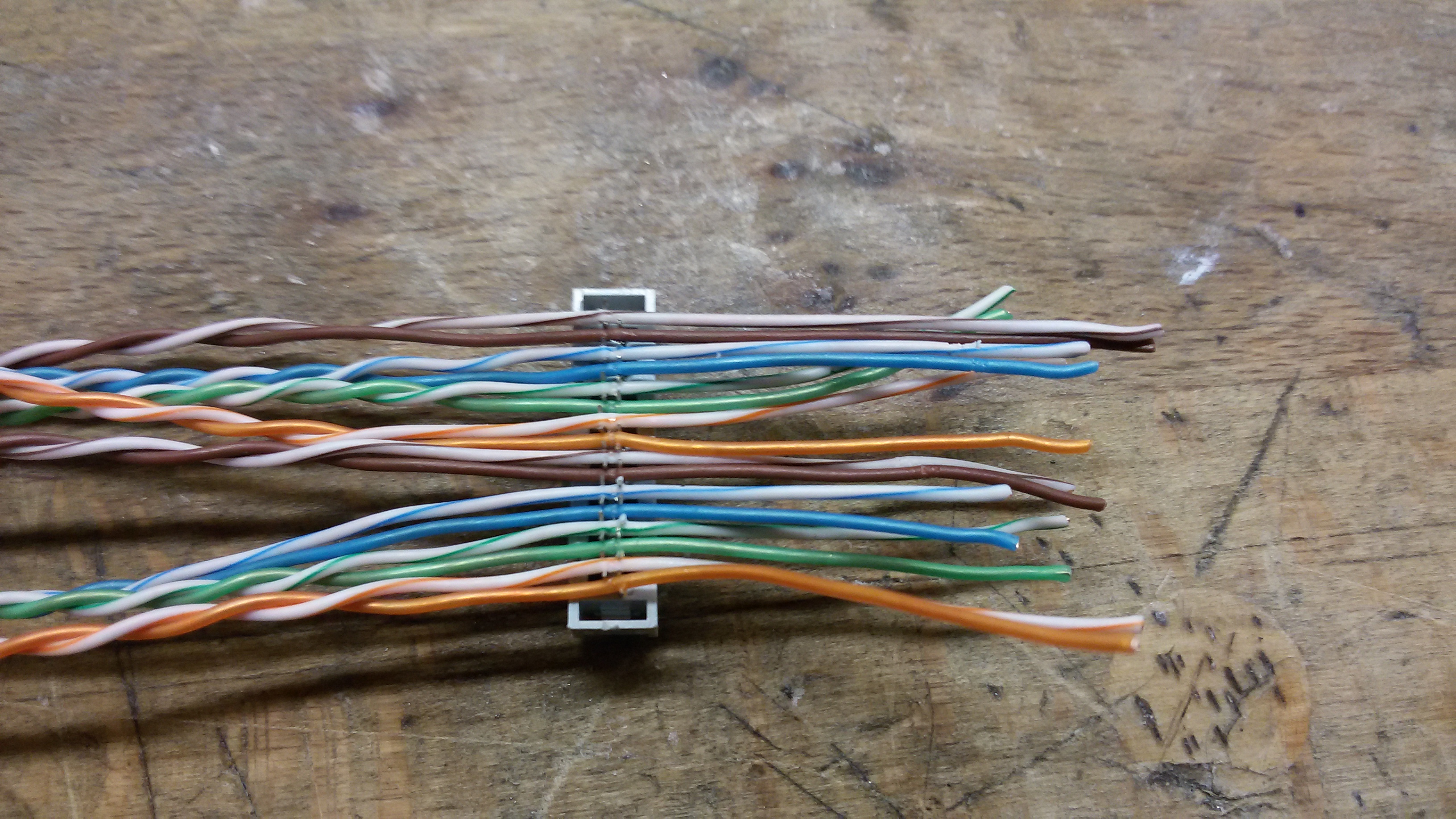

postnu hned jak budu mít mám objednané, v noci praci jsem testoval 16pin, jednotlivé vodiče z utp seřadiš a zalisuješ ve svěračku do konektoru, projistotu jsem měril zda se to neprořízlo i vedle ale je to v pohodě. Přece jen lepší než ty vlásky z plochého vodiče. Až budu v práci mohu vyfotit ten testovací prototyp, jdu na noční.


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined:4 years  ago
Posts: 1300
20/09/2018 1:29 pm

super, urcite i to jak to lisujes. Tenhle konektor jsem jeste nedelal, tak ocenim jakekoli foto 😉 diky


ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined:1 year  ago
Posts: 68
21/09/2018 6:08 am

20180921 005535
20180921 004632
20180921 004427
20180921 004412

omlouvam se fotky poslane z mobilu nepodarilo se mi je zmesit.


ReplyQuote
KaZaN
(@kazan)
Trusted Member
Joined:7 months  ago
Posts: 95
21/09/2018 7:19 am

Tak to je hustý, hlavně ta fotka se svěrákem 😀 Úplně vidím jak mám na lanku pověšenej na rohu rozvaděče montážní nástroj...svěráááák 😛 Ale jinak výsledek pěknej  👍


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined:4 years  ago
Posts: 1300
21/09/2018 7:24 am

super, diky za fotky. Podle me naprosto supr.


ReplyQuote
David
(@david-pr)
Estimable Member
Joined:11 months  ago
Posts: 148
27/09/2018 9:51 am

Panove, rozumim tomu dobre, ze za Quido ETH 4/32 OC pripojim uz naprimo relatka na 24V/230V ?24V ovladam, 230V spinam.


ReplyQuote
