Modbus přestal fungovat

Page 1 / 2

Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Ahoj,

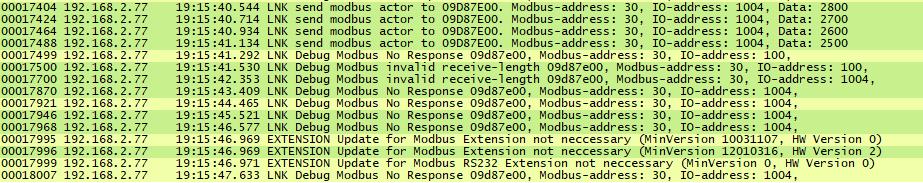

používám modbus extension pro komunikaci s rekuperační jednoutkou Nilan Gott 2600 TOP. Vše fungovalo dobře až do nedávna, kdy mě loxone upozornil, že přestalo dostávat data od nillanu. Kontroloval jsem konektory, prozváněl jsem kabel, vše bylo v pořádku. Po opětovném připojení kabelu se na jednotce nillan rozsvití hláška "čekám na data" což zablokuje celý ovládací panel. V loxone Monitoru to hlásí tyto debug zpravy :

00019850 192.168.2.77 1740.978 1742.821 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 202,
00019852 192.168.2.77 1741.206 1743.049 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 202,
00019853 192.168.2.77 1741.650 1743.493 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 203,
00019854 192.168.2.77 1741.755 1743.599 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 203,
00019855 192.168.2.77 1741.880 1743.723 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 206,
00019856 192.168.2.77 1742.000 1743.843 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 206,
00019857 192.168.2.77 1742.226 1744.070 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 204,
00019870 192.168.2.77 1742.454 1744.298 LNK Debug Modbus invalid receive-length 09d87e00, Modbus-address: 30, IO-address: 204,

atd ...

Včera jsem tu měl technika od Nilanu, ktery vyměnil celou zakladní desku nilanu, ale chyba stále trvala, tak usoudil že chyba není v Nillanu a vratil z5 starou desku. Můžete mi prosím poradit jak dále diagnostikovat kde je chyba ? Děkuji.


Quote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 7 years ago
Posts: 2860


Pokud máš ověřeno, že chyba  není v rekuperaci, tak bych problém řešil s tvým loxone technikem nebo loxone naprimo.

Max můžeš zkusit jiné mosbus zařízení pokud máš, ale jinak to asi těžko testovat.


ReplyQuote
Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Já žádného technika nemám, vše jsem si dělal sám. Můžete mi někoho doporučit ? Psal jsem na Loxone live chat, ale už je to 2 dny a nikdo mi neodpověděl. Zkouším to tady, protože jsem  v jiných vláknech viděl, že kluci pomocí nějakých nástrojů kontrolují přímo komunikaci mezi zařízenímy a znají modbus lépe než já.


ReplyQuote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 7 years ago
Posts: 2860


No, tak to je bohuzel problem ;-). Zadny technik vetsinou nepujde dobrovolne resit prusery jinych, kdyz to neni jeho instalace. Takze na doporuceni nikoho nemam.

Je tu na foru hodne Loxone partneru, ale pocitam, ze se do toho nikdo extra nepohrne, protoze maji spoustu sve prace.

Takze jestlize si to bral naprimo a delal sis to sam, nezbyva nez to i sam resit pres loxone.

Co se diagnostiky tyka, idealne sehnat nejake jine modbus zarizeni a to vyzkouset. Nevim, jestli lze nejak jinak. Pripadne koupit/pujcit druhy modbus extension a vyzkouset to tak.




ReplyQuote
Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Ja si to klidne vyresim sam. To je duvod proc pisu sem a chci se zeptat jestli nekdo nevi jak to dale diagnostikovat. Kdyz to hlasi chybu invalid receive-length, tak by to chtelo videt ty zpravy co se posilaji. Nevim ale jak, tak se ptam jestli nekdo neporadi, nebo nemel podobny problem.


ReplyQuote
cijoml
(@cijoml)
Estimable Member
Joined: 4 years ago
Posts: 135


zkusil bych na aliku koupil modbus dongle do pocitace a udelat diag ve wiresharku pod linuxem


ReplyQuote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 7 years ago
Posts: 2860


@tomas-b no vzdyt ti ale odpovidam, zkus jiny modbus zarizeni, nebo jiny modbus extension. tim to vyloucis ;-).

A nebo pak nejakou diagnostiku, co pise @cijoml, s tim uz zkusenosti nemam.


ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1417


@tomas-b otazka je ake mas moznosti, co mas v "sufliku"
tak ako radil @cijoml napr.RS485 to USB
ak nechces cakat tak TU
s tym uvidis spravy ktorym smerom funguju, popripade vies otestovat Nilan ked posles prikaz ci odpovie.
V Lox config je ten extension ok?


ReplyQuote
Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Ten convertor jsem ted objednal. Ano je online a nehlasi zadnou chybu. V loxone monitoru kdyz posilam data na jednotku vidim ze je posila, ale nedostane odpoved.




ReplyQuote
Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Divne je, ze kdyz pripojim kabel z modbusu na jednotku, tak se na displaji zobrazi waiting for data a asi za 10 minut tam naskoci ta druha hlaska. To by podle me delat nemelo, ale stejne se chovala i ta nova deska.

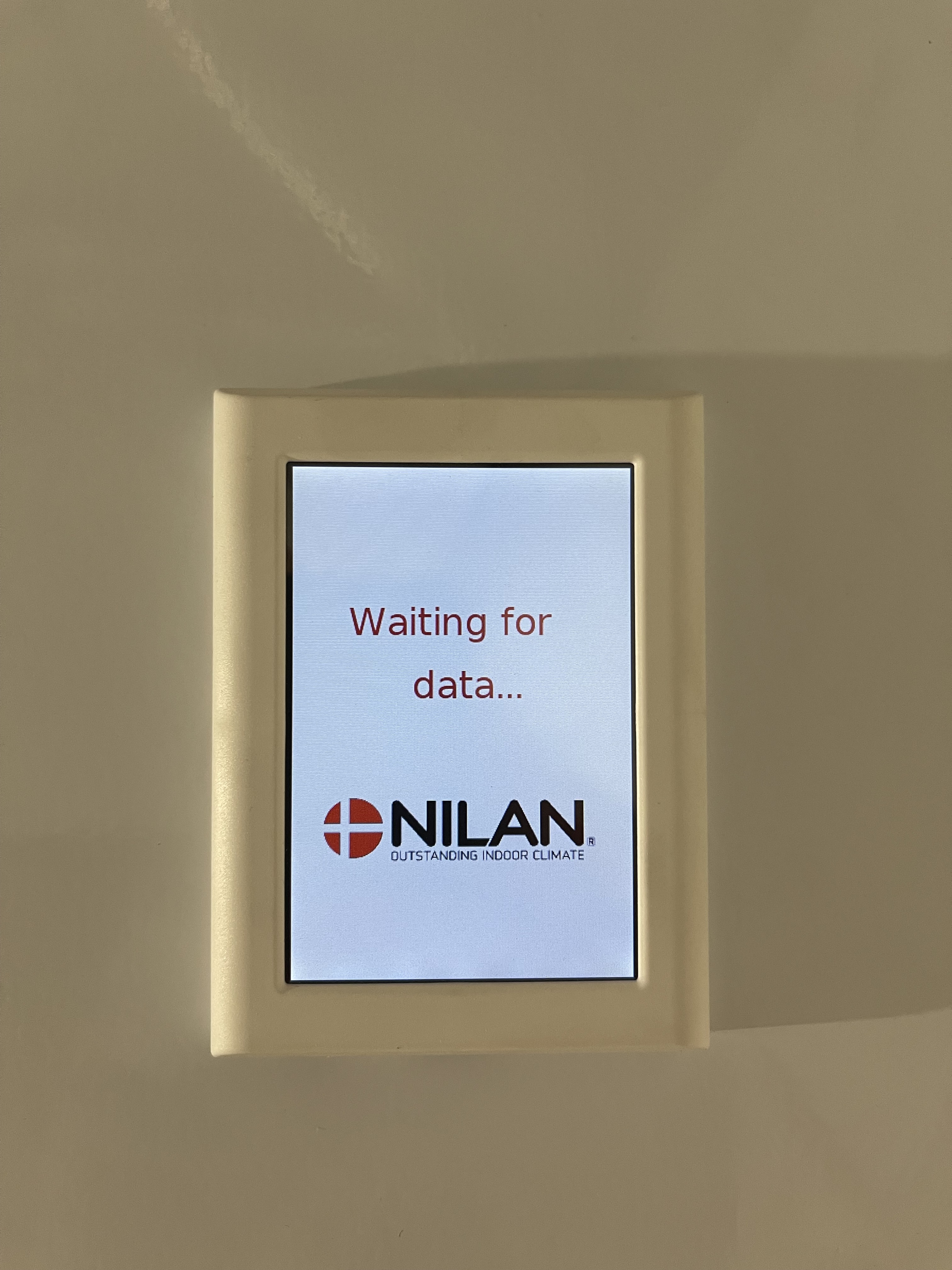

stav1
stav2

ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1417


@tomas-b a co vlasne nefunguje?
reku sama osebe funguje? alebo nefunguje display?


ReplyQuote
Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Rekuperace i display funguji, ale rekuperace nejde ovladat z loxone pres modbus.


ReplyQuote
Tomas.B
(@tomas-b)
Active Member
Joined: 6 months ago
Posts: 12
Topic starter

Podotykam znovu, ze mi to normalne asi rok a pul fungovalo a nedavno prestalo.


ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1417


Ta druha hlaska je divna.
Aku verziu konfigu mas? Nemal si zapate auto update a tym sa tam zaniesla chyba?


ReplyQuote
cijoml
(@cijoml)
Estimable Member
Joined: 4 years ago
Posts: 135


HMI je nejaka verze softu. Jestli mas nejak tu reku napojenou na net tak treba zadala update a pak vypadl proud. Kazdopadne to chce flash. Koukal jsem na stranku nilanu a neco pro HMI maj treba tady.



https://nilan.cz/technicka-podpora/software/


ReplyQuote
