Ahoj,
Potkal se někdo z vás s napětím 24V na GND svorce z Loxone Modbus extensionu? Snažím se zapojit rekuperaci od Nilanu do Loxonu, kde na Modbus sběrnici mám již Loxone 3f elektroměr (jen A a B, bez GND). Na straně Nilanu je dle jejich schématu GND připojeno na PE z přívodního kabelu.
V rozvaděči mám 2x 24VDC zdroje, které napájí Loxone a relé a 1x 12VDC zdroj pro kouřové čidla a magnety. Všechny DC zdroje mají propojenou V- svorku aby měly společnou nulu. Při propojení GND z Nilanu a GND z Modbus extensionu mi jeden 24V zdroj vypnul kvůli přetížení (zrovna ten, který nenapájí Loxone). Při měření jsem zjsitil, že mezi Nilan GND a Lox Modbus GND mám napětí cca 24V (+ se zdá být na straně Nilanu, ovšem oproti nulovému můstku má Nilan GND 0V, Modbus Extension GND má oproti nulovému můstku 24V DC).
Nenapadá vás někoho, co s tím? Už jsem v koncích.
Nemas nekde svod +24V na zem? Zkus mezi zem a -24V pripojit treba zarovku na 24V jestli se rozsviti
Tak jsem na to postupně přišel - svod nebyl viditelný. Na 1 kanále RGBW, který byl napájený stejným zdrojem a který jsem původně přetížil mám připravu pro světlo v koupelně CYKY 3x1,5. V rozvaděči je ZŽ vodič spojen se zemí a zbylé dva na dimmer. Mám pocit, že mám někde po cestě kabelu spojené všechny vodiče kabelu (na konci v koupelně vidím že to není). Taky mezi zemí a každým ze zbylých vodičů je téměř nulový odpor, což by neměl být jelikož zdroj je SELV. Po odpojení z dimmeru už mezi Nilanem a Loxone napětí není.
Teď mám ovšem problém, že mi Nilan s Loxone nekomunikuje. Na sběrnici mám i Loxone elektroměr a s ten komunikuje. Rychlost a parita jsou na extensionu nastavené dle požadavků Nilan a modbus adresu používám základní 30. Nevíte, jestli značení A a B na Nilanu odpovídá A a B na extensionu? Nemůžou být přehozené?
Ahoj,
mám Nilan VP 18 pripojený do Loxone.
Skontroloval som nastavenie a vyzerá, že je značené rovnako (nie je prehodené) - posielam fotky.
Z dosky Nilanu (CTS602) mi vedie A1(hnedý), B1(žltý), Zem(modrý).
V Loxone mám pripojený A1(hnedý) na A, B1(žltý) na B, Zem(modrý) na GND.

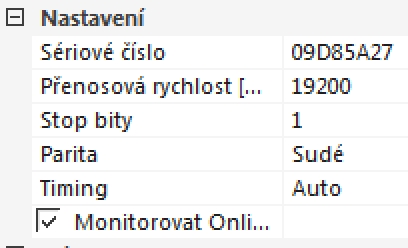

V configu mam nastavenú rýchlosť: “19200”, stop bit: “1” a paritu: “Sudé” (even).
Nilan je na adrese 30.
Inak zvažoval som tiež mimo Nilan na ModBus pripojiť zopár elektromerov, ale mal som problém nájisť za rozumnú cenu taký, ktorý by komunikoval na rovnakej rýchlosti ako nilan (19200).
Čo za typ máš ty?
Ja som našiel (zatiaľ nekúpil): https://www.enika.cz/em111din-av81x-s1pfb_z23894/ za 2052,-.
A lacnejší Noark za 912,- ale tu neviem či sa dá nastaviť 19,2 kbs: https://www.elinas.cz/product/ex9em-1p-1m-80a-mo-mt-elektromer-1p-1m-80-a-modbus-komunikace-multi-tarifni-lcd-display/97021/
Juraj
Ahoj, mám ten od Loxone. Nastavení Modbus extensionu máme stejné, elektroměr se přizpůsobil. Vidím, že 120 ohm terminátor na Nilanu taky nemáš, tak tam problém taky nebude. Jaké máš prosím napětí mezi A a B? Já mám už na extensionu cca +-100mV ale pokud vím tak na modbusu jsou stavy specifikovány +-200mV (měřím to ale multimetrem, tak je možné že to plně nestíhá).
Ahoj,
pripojil som multimeter (nič extra z Lidla) na A a B na ModBus extension a ukazuje to +-462mV.
To vypadá jak vy mělo. Změříš mi ještě odpor mezi A a GND a B a GND? Podle Loxone by měl být kolem 3,6Mohm, já mám ale vyšší. Možná 2 vadné kusy...
Nameral som cca 0,98Mohm. Kde si našiel tu hodnotu, niekde na stránkach loxone?
No já mám právě kolem 9Mohm, takže asi vystřelím další dotaz na Loxone support. To info o 3,6Mohm mám taky od Loxone supportu, tam mi ovšem řekli že když je větší tak prý nevadí. Můžu tě poprosit ještě o změření odporu mezi A a B?
Nameral som cca 0,44Mohm.
Tak pořád jsem neuspěl. Všiml jsem si ale, že u té svorkovnice na připojení pro modbus jsou nějaké 2 jakoby jumpery. U mne jsou nepropojené, u tebe na fotce mi přijdou propojené - nebo se mi to zdá?
Tak vyřešeno - na desce byl spálený čip pro modbus komunikaci, po reklamaci a výměně desky všechno jede jak má.
Zdravím vospolok. Toto je najnovšie vlákno ohľadom prepojenia Nilanu s Loxonom. A, áno, aj ja som riešil odpálený ModBUS čip na matičnej doske Nilanu, ale už po záruke. Tak som ho nechal vymeniť tretej firme. A funguje. 🙂
Mám ale iný problém. (Nilan aj Loxone mám už niekoľko rokov, problém vznikol až teraz.)
Mám dva ModBUS -y. Jeden je Protos PE11, na ktorý je pripojené len jedno zariadenie - FVE menič GoodWe a ten pracuje skvele.

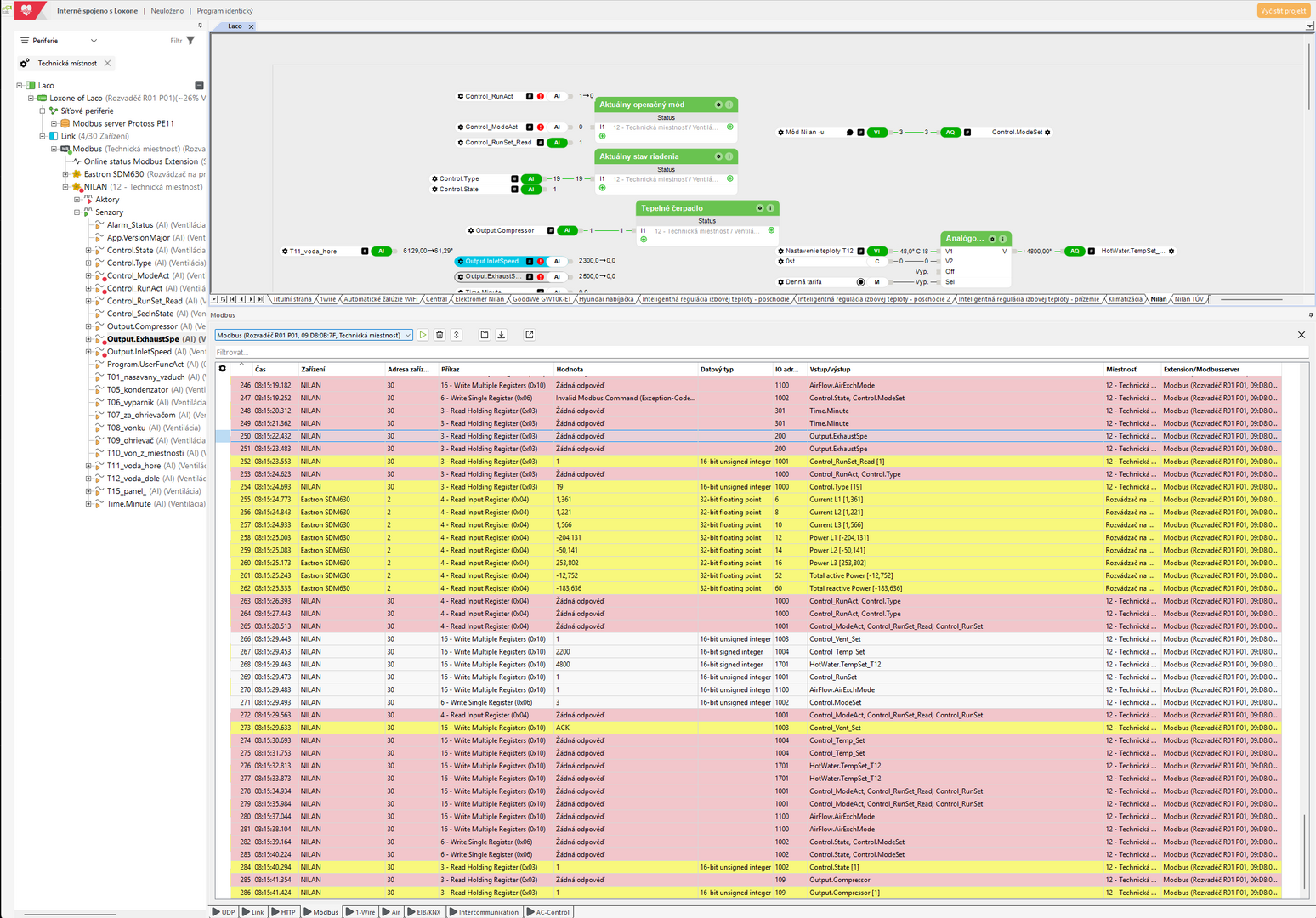

Druhým je Loxone ModBUS extension, na ktorý je pripojená rekuperácia Nilan VP18K M2 a digitálny elektromer Estron SDM630. Napriek tomu, že sú len dva, komunikácia často vypadáva (Snímka obrazovky 2025-11-27 081623.png). Zhoršilo sa to tento týždeň, keď som do Loxone Config -u pridal ovládanie ventilácie kúpeľne. Keď som si to po dvoch dňoch uvedomil, odobral som to celé a komunikácia sa trochu znormalizovala. (Vymazal som všetky nikam nezapojené aktory a senzory. Zmenil som aj interval opakovaní všetkých aktorov, ktoré ho mali nastavené na 5 sekúnd, na 10 a neskôr na 20 sekúnd.) Ako je vidieť z priloženého screenshot -u stále to nie je ono. Vypadáva napr. informácia o otáčkach ventilátora (Output.InletSpeed, Output.ExhaustSpe). Dnes som už zmenil aj interval opakovaní pre ciaceré senzory na 30 sekúnd. Vypadáva menej, ale predsa... (Nie som v tom úplne doma. Na všetko som prišiel metódou pokus/ omyl... A nejaké omyly môžu byť ešte nevychytané.)
Zaujímali by ma Vaše názory na to, ako nastaviť ModBUS komunikáciu Nilanu s Loxonom, aby mi "nehorela" zbernica... (Pomáha zmeniť interval opakovaní? Zjavne áno. Kam (do akých dlhých časov opakovaní) až ale ísť, aby to ešte bolo funkčné?)
Nechcem to opäť zhoršiť, ale potrebujem monitorovať viac vecí v Nilan -e, ako mám teraz. A, nechce sa mi veriť, že dva objekty na ModBUS zbernici ju vedia takto vyťažiť.
Možno je to nesprávnym využívaním/ adresovaním aktorov a senzorov. Ako som už vravel, mám Nilan už niekoľko rokov, takže jeho riadiaca jednotka CTS602 je na softvérovej verzii 2.21. Mám doma ModBUS dokumentáciu len pre softvérovú verziu 2.30.
Nemá niekto dokumentáciu pre 2.21? Vďaka.
