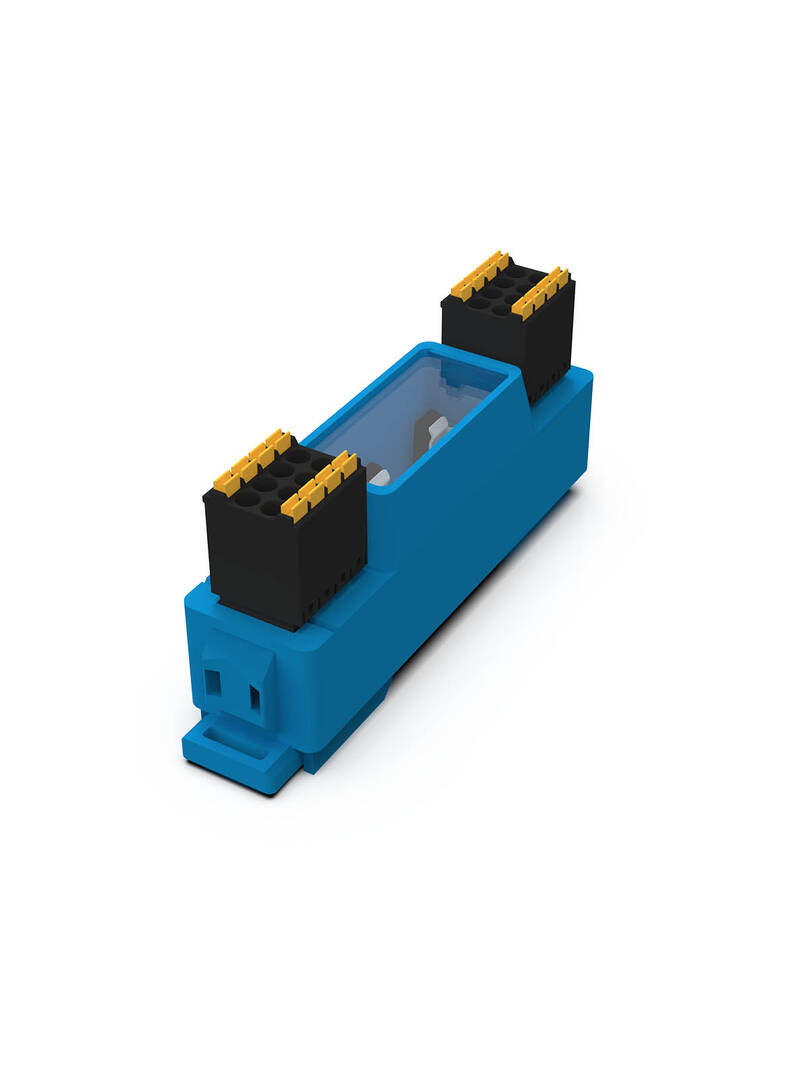

Ahoj, vyvinul jsem nove svorkovnice na DIN listu primarne pro UTP, protoze proste na trhu neni nic, co by mi vyhovovalo (krone, svorky, patrove, atd). Primarne pro ukonceni vodicu vedouci do rozvadace a pak uz prodratovat jak kdo potrebuje dal.

Vsechny konektory jdou vyndavat a maji zamek proti nespravnemu otoceni, maji push-in pro instalaci vodicu. Dale tam mam nastroje pro vyjmuti ci instalaci pojistek a zasunuti parovych vodicu. Jsou zde i pruvlaky na stahovaci pasky pro pevnejsi fixovani vodicu, je-li treba.

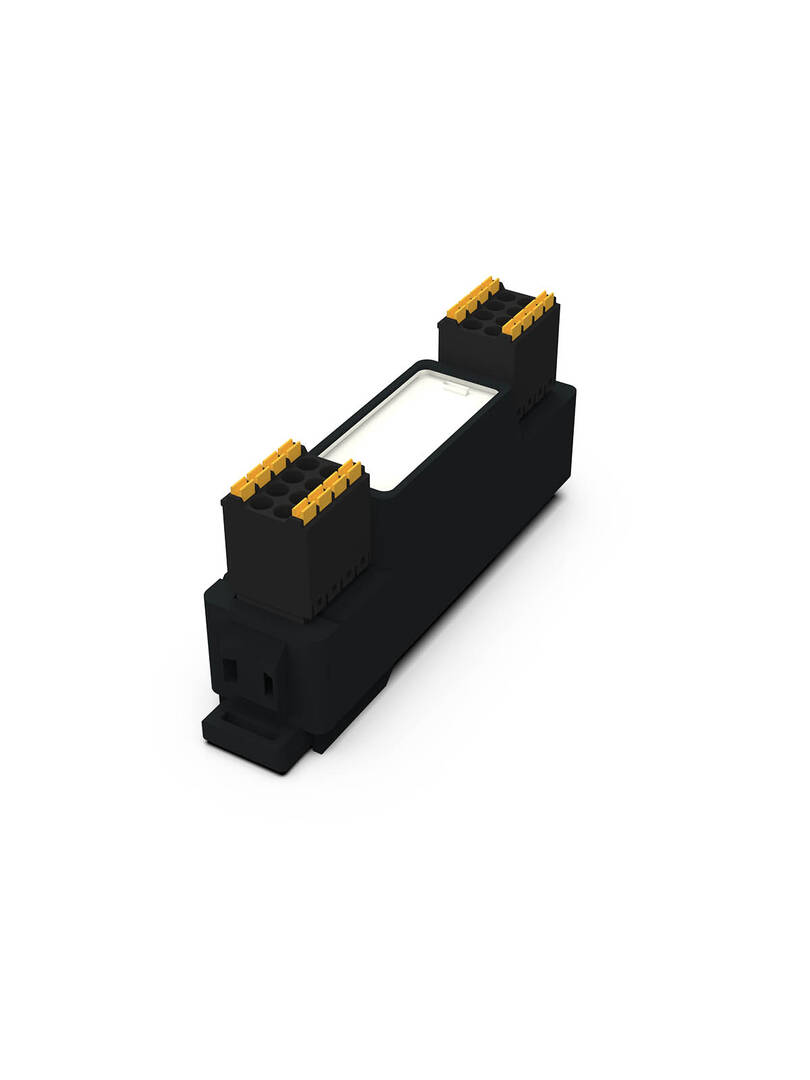

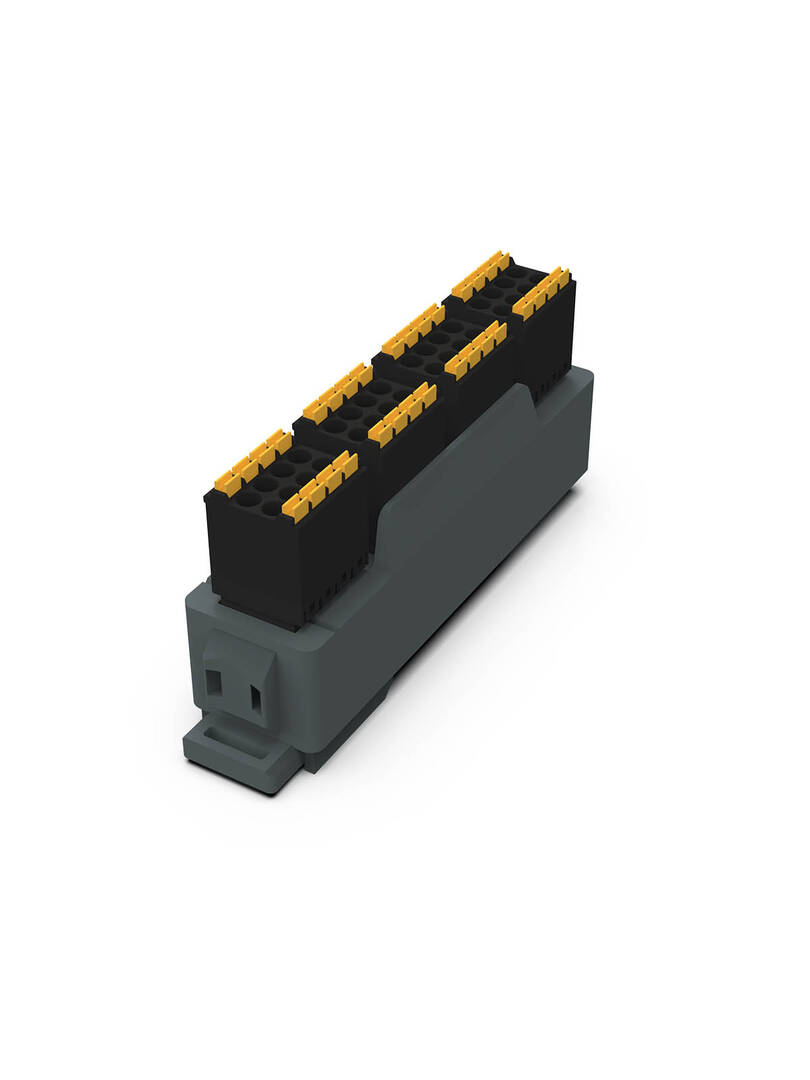

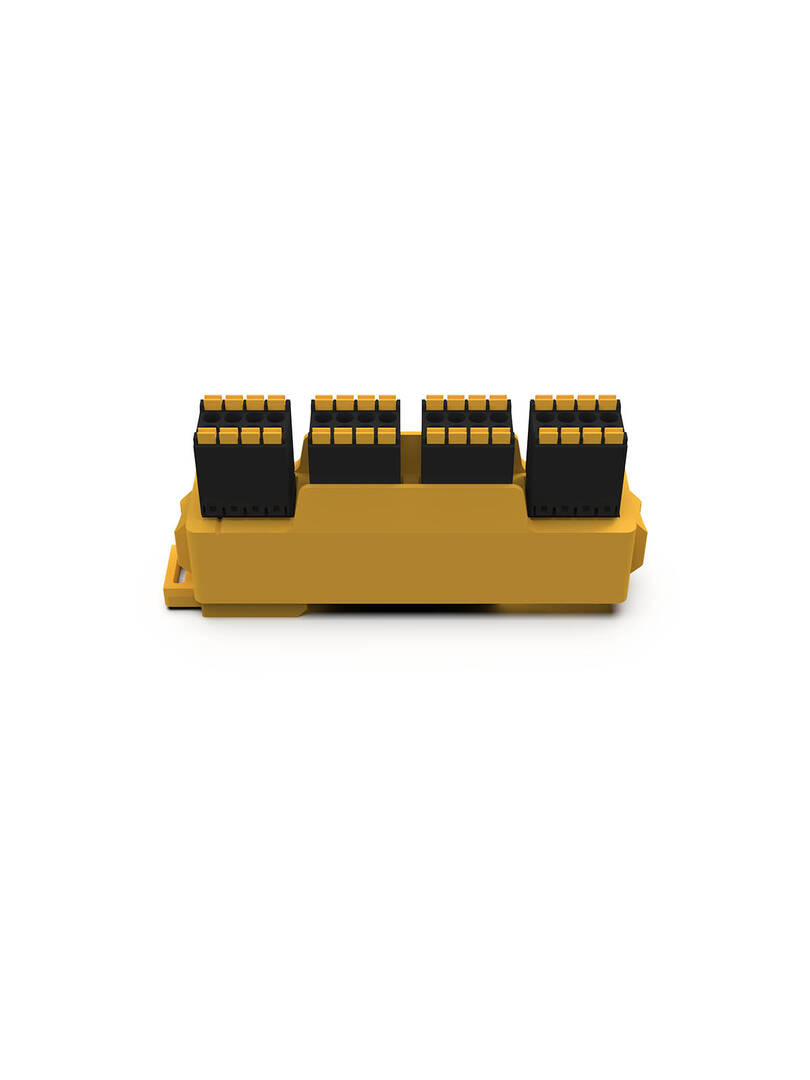

Mam nekolik moznych variant propojeni vcetne moznosti jisteni pojistkou s indikaci preruseni - lze chranit jednotlive vetve, ktere jdou z rozvadece. Dalsi moznost napriklad az 32pin distribuce stejneho potencialu nebo pokud mate tahane veci chybne treba do hvezdy a chcete sbernici, tak svorkovnice, ktera umozni jednoduseji udelat sbernici, pokud mate k dane veci 2x vice vodicu pro vraceni signalu zpet. Prilozeny datasheet napovi vice.

Kazda svorkovnice ma na boku QR kod, ktery vam pri na cteni zobrazi na mobilu obrazek jak jsou propojeny jednotlive konektory.

Pro prodej to ještě úplně připravené nemám, ale rád bych několika z vás, kteri by to opravdu pouzili poslal vzorky na realne vyzkoušení a získal od vás zpětnou vazbu.

"L" napriklad navrhoval long verzi, ktera by byla delsi, ale mela by jeste vice vodicu na propojeni, idealne vice nez ma krone svorka. Long verze by mohla teoreticky mit az 48vodicu.

Upozorneni, svorky jsou jen pro nizka napeti viz datasheet, zadne 230V apod.
