Zdar, zacina sa mi mnozit mnozstvo dratov, ktore nechranene opustaju barak a zvazujem, ci/aku ochranu na ne aplikovat. Napriklad ventily na zavlahu (485, 24V DC) budem mat riesene cca 80m cyky kablom polozenym v zahone na hranici pozemku do C - antena jak svina. Pripadne rozne senzory, momentalne plavaky v povrchovej ibc nadrzi. Atd... Riesil niekto tento problem? Transily, bleskoistky, poistky, atd...?
neni lepsi dat ventily pobliz nejake rozvodne skrine a tahnout kolem pozemku jen hadici s vodou?
Neriesi povodny dotaz. Ja som zavlahu nemal ani v plane, pocital som ze dostreknem vsade zo zahonu, takze som po obvode pozemku polozil na povrchu PE32 trubku s tym, ze si na nej urobim podla potreby odbocky. Ale pustil som sa do zavlahy komplet, takze ventilove sachty budem mat 3, do kazdej pojde cyky 5x1.5 (2 pary napajanie, 2 pary 485, rozvetvenie na ventily az za tym). K tomu mam ale von (cast v zemi, cast povrchovo) tahane utp-cko, v nom +24V (to co mam na loxone v baraku) a na nom tlakovy spinac a plavaky v nadrzi. No a tu pomaly konci sranda...
@dusanmsk Jasny, puvodni dotaz neresi a ani neznam odpoved, naopak jsem zvedav, co ti kdo poradi, protoze bych to mel poresit taky ;-). Jen me zajimal ten duvod, proc to tahas kolem, ale uz to chapu 😉

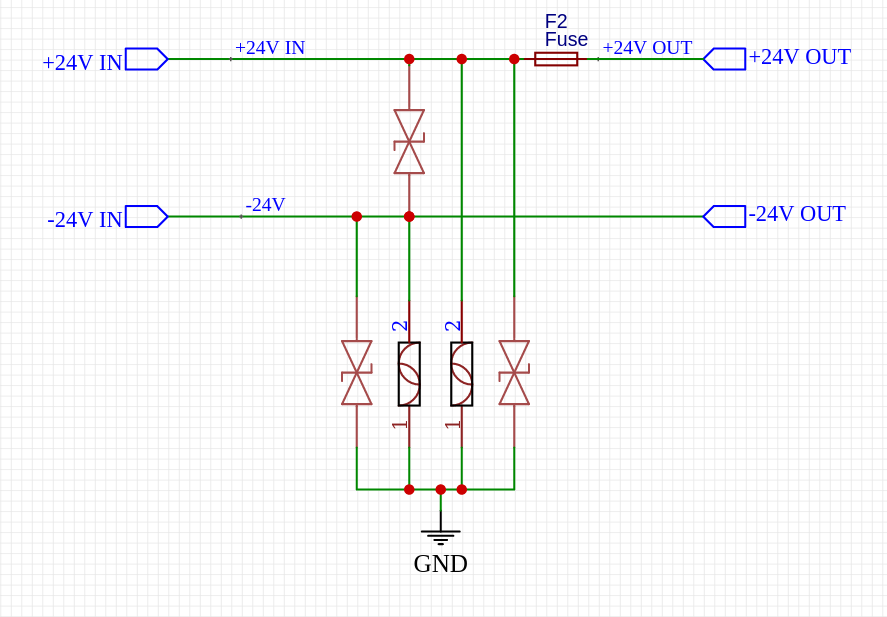

Konzultoval som to s byvalym kolegom elektrotechnikom a dospeli sme k nasledovnemu zapojeniu:
GND je v tomto zmysle kostra rozvadzaca, nie gnd svorka 24V zdroja (ta je oznacena ako -24V). Malo by to teoreticky do urcitej miery chranit pred indukovanym napatim pri burke a proti zaskodnictvu z vonka (niekto vlezie na zahradu, pripoji sa na kabel a praskne do 24V vetvy vyssie napatie).

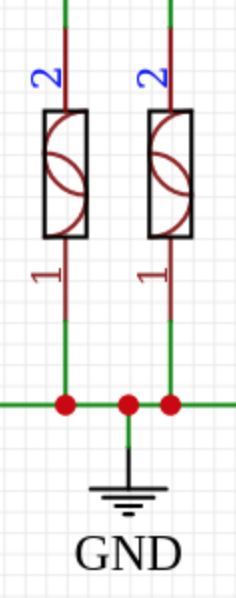

Co je toto za součástky?
Budeš to řešit nějakou deskou? Nebo to jen jednorázově zbastlíš?
Řeším to galvanicky oddělenou datovou větví 485, co jde ven a galvanicky odděleným zdrojem pro venkovní prvky. RS485 izolátory lze koupit hotové, já jelikož jsem potřeboval ještě nějakou další bižuterii narvat na DPS, tak jsem si tam hodil šváb ADM2486. Ten má 2,5kV izolační pevnost, skoro vše potřebné na čipu. Jsou tuším i další modely s izolační barierou až 4kV, ale v poslední době to bývá horší s dostupností.
