17/01/2018 6:37 pm

Už ani neví jestli jsem se tady nezmiňoval ne toto téma, ale nemůžu to nikde najít.

Nevíte jestli existuje nějaké vysokoteplotní čidlo připojitelné na sběrnici 1-wire?


ReplyQuote
Pavel
(@pa-v-el)
Prominent Member Moderator
Joined: 2 years ago
Posts: 904
17/01/2018 8:31 pm

Co si představuješ pod pojmem vysokoteplotní?


ReplyQuote
cypo.sk
(@cypo-sk)
Active Member
Joined: 1 year ago
Posts: 5
17/01/2018 8:43 pm

Predpokladam ze ma na mysli Type K Thermocouple

Tiez by ma to zaujimalo. Pretoze mam len taku co pouziva MAX6675 a nechce sa mi riesit prevodnik na 1w.


ReplyQuote
Pavel
(@pa-v-el)
Prominent Member Moderator
Joined: 2 years ago
Posts: 904
17/01/2018 8:52 pm

https://www.amazon.com/1-Wire-Type-K-Thermocouple-Converter-board/dp/B01BVX8TQ6

Bez převodníku to asi nepůjde.

Pokud by vám nestačilo do 125°C

https://www.adafruit.com/product/642


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
17/01/2018 8:58 pm

No chtěl bych měřit teplotu ve sterilizátoru (cca 200°C), nebo třeba teplotu spalin (cca 400-600°C). Zřejmě to budu muset realizovat přes analog.


ReplyQuote
Pavel
(@pa-v-el)
Prominent Member Moderator
Joined: 2 years ago
Posts: 904
17/01/2018 9:39 pm

To bude potřeba řešit termočlánkem a převodníkem na 1-W...

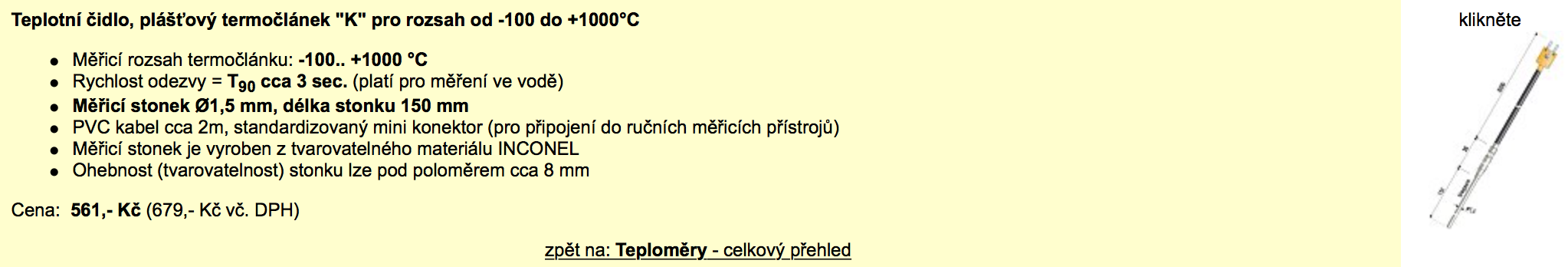

Snímek obrazovky 2018 01 17 v 21.32.30


ReplyQuote
Sedtronic
(@sedtronic)
Trusted Member
Joined: 2 years ago
Posts: 57
23/01/2018 3:28 pm

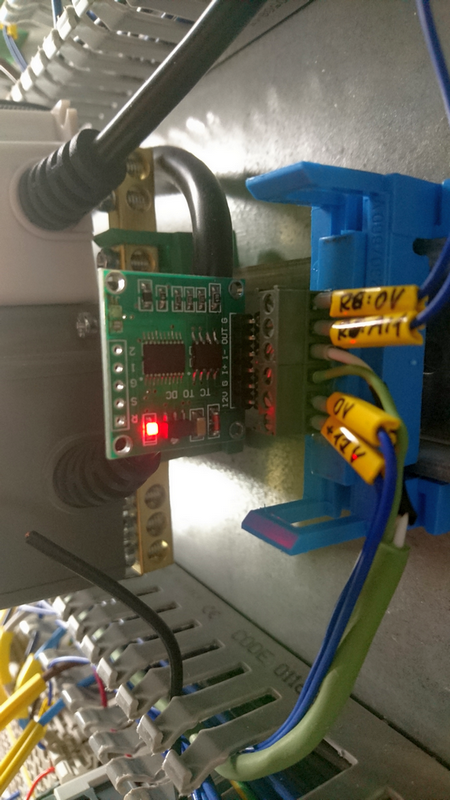

Jestli to pomůže, tak já jsem si udělal měření teploty v komínu od krbu pomocí K-termočlánku (-200°C až 1250°C), který je připojený k převodníku 0-10V (ZDE),  a ten na analog. vstup Railduina  ?

02
01




ReplyQuote
cypo.sk
(@cypo-sk)
Active Member
Joined: 1 year ago
Posts: 5
23/01/2018 4:03 pm

Ako si spokojny s presnostou? Lebo vtesnat tak velky rozsah teplot do 0-10V je sila.


ReplyQuote
Georgio
(@georgio)
Estimable Member Moderator
Joined: 2 years ago
Posts: 177
23/01/2018 7:15 pm
Posted by: Sedtronic

Jestli to pomůže, tak já jsem si udělal měření teploty v komínu od krbu pomocí K-termočlánku (-200°C až 1250°C), který je připojený k převodníku 0-10V (ZDE),  a ten na analog. vstup Railduina  ?



Co obecně radíte jako nejlepší řešení připojení desek plošných spojů/Arduina k DIN liště ?

Zkouším koupit z Ali příchytky od základny k plošňáku a toto k připojení základny k DIN.

Nějaké jiné lepší tipy ? Raději zavřít do krabičky ? nebo volně ?

Díky.


ReplyQuote
Sedtronic
(@sedtronic)
Trusted Member
Joined: 2 years ago
Posts: 57
23/01/2018 10:13 pm

@cypo

jestliže mám v Railduinu 1024 bitový AD převodník, pak na celý rozsah teplot odpovídá cca co jeden bit, to jeden stupeň. No a v reálu to tak opravdu skoro je, když netopím, lítá teď teplota v komínu mezi 13 a 16 stupni, což je naprosto dostačující přesnost ...

@Georgio

v zásadě bych řešil dvě věci - bezpečnost (otevřený DPS a na něm 230V) a spolehlivost (vlhkost, teplota atd.). Takže příchytky a otevřená DPS proč ne, ale jen v případě použití malého napětí (tj. do 50V) a v uzavřeném rozvaděči. Samozřejmě je lepší zavřít do krabičky ..


Georgio liked
ReplyQuote
jzaruba
(@jzaruba)
Eminent Member
Joined: 8 months ago
Posts: 45
23/11/2018 11:01 pm

V jedné aplikaci používám MAX31850K přes 1-Wire, také s termočlánkem typu K.

This post was modified 4 months ago by jzaruba
